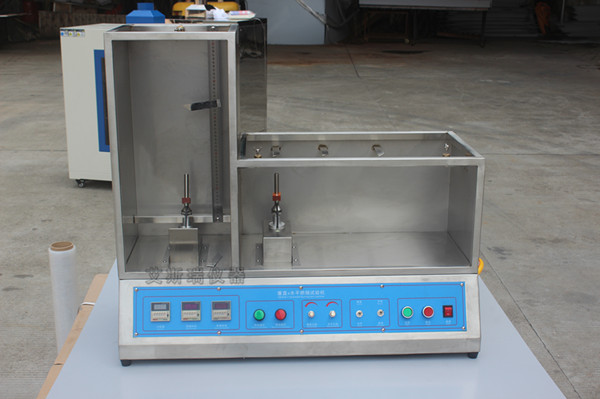

电线电缆垂直水平燃烧试验机基于符合UL1581的VW-1。UL13.UL444.UL1655和FT-1标准。测试电线电缆绝缘涂层材料、印刷电路板材料、ic绝缘体等各种有机材料的耐燃烧性能。试验机目前安装在电线电缆企业的检验室。电线电缆垂直水平燃烧试验机由燃烧试验箱和控制柜组成。
电线电缆垂直水平燃烧试验机的主要功能是产生测试用的标准火焰，以及容纳阻燃电缆燃烧、附带的测温方法、时间测量等功能的空间。控制柜是产生电缆额定工作电流5倍以上的装置。根据测量要求，可产生(10~5000)A的工作电流。为了校准矿用电缆负载燃烧试验机，需要以下标准设备:
(1) 钢卷尺(0~5)米
(2) 游标卡尺(0~150)mm
(3) 量程为(0~100)A、(0~500)A、(0~1000)A、(0~5000)A的标准电力变压器一台，或多量程标准变压器一台；1个0.2级以上电流表。
(4) 热电偶校准装置，测量范围(0~1300)℃。
(5) 二次仪表校验仪:可输出K型刻度标准信号。
(6) 电子秒表:0.01秒分度值。环境温度:(-15~45)℃相对湿度:(30~80)%相对湿度

燃烧试验机尺寸的测量用钢卷尺和游标卡尺测量矿用电缆的负荷燃烧试验箱的尺寸。
燃烧试验机的箱体尺寸应符合下列要求(允许误差为2mm)。
工作电流、温度仪器和时间参数的测量
(1) 工作电流测量工作电流测量:根据测量范围，选择合适的电缆，将电缆穿过变压器的初级线圈，然后将电缆连接到控制箱的电流输出端，并将变压器连接到标准仪器。在要检测的输出范围上均匀选择5个点，必须包括大电流值。慢慢将电流升至各验证点，然后读取标准指示值。输出电流的误差由检测到的指示值减去标准指示值得到，允许误差为5%。在电流测量中，必须注意的是，在大范围验证过程中，电缆和接头之间的连接必须可靠连接，因为电流值很大。当电流升高时，应注意接头。如果有冷光和烟雾，必须立即停止实验并检查连接。
(2) 温度仪表测量根据JJG617-1996《数字温度指示器检定规程》的要求，使用二次仪表校验仪对温度计进行校准。根据JJG351-1996《廉价金属热电偶检定规程》，将热电偶从装置中取出，用热电偶检定装置进行检定，检定温度范围为(0~300)℃。电线电缆垂直水平燃烧试验机
(3) 时间测量用试验机上的计时装置和电子秒表同时开始计时，时间结束后同时结束计时。时间测量点为5分钟、10分钟、20分钟，每个点测量3次。根据测量结果，从计时装置设定的时间中减去电子秒表测量的时间，即为时间测量误差，允许误差为2s’。校准完成后，签发校准证书，并根据测量数据填写校准数据。重新校准的间隔由用户根据使用情况确定，建议为12个月。电线电缆垂直水平燃烧试验机适用于电线电缆绝缘涂层材料、印刷电路板材料、ic绝缘子等各种有机材料的燃烧电阻测试。试验时，将试件放在火焰顶端，燃烧15秒，熄灭15秒，重复5次后检查试件。需要多了解电线电缆垂直水平燃烧试验机。欢迎咨询艾斯瑞仪器。
