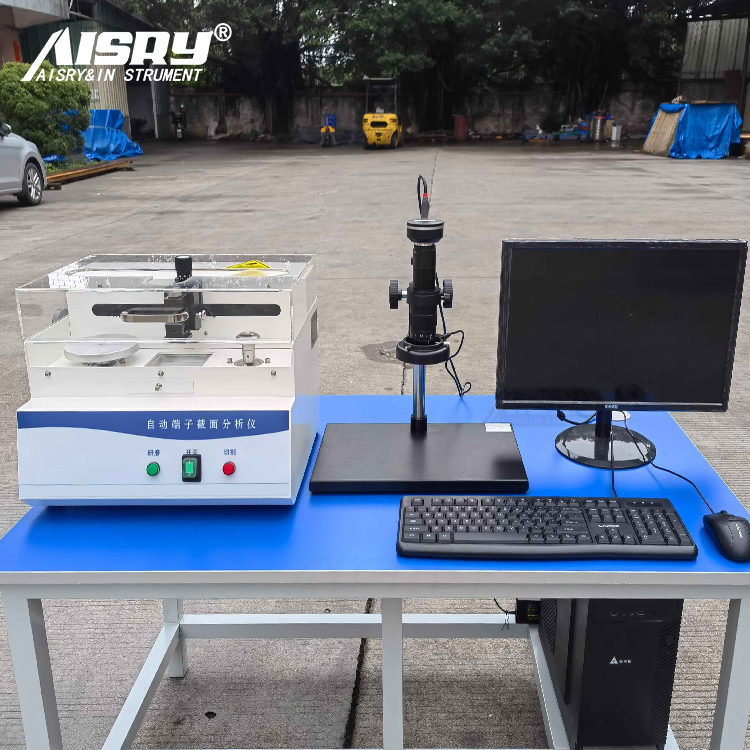

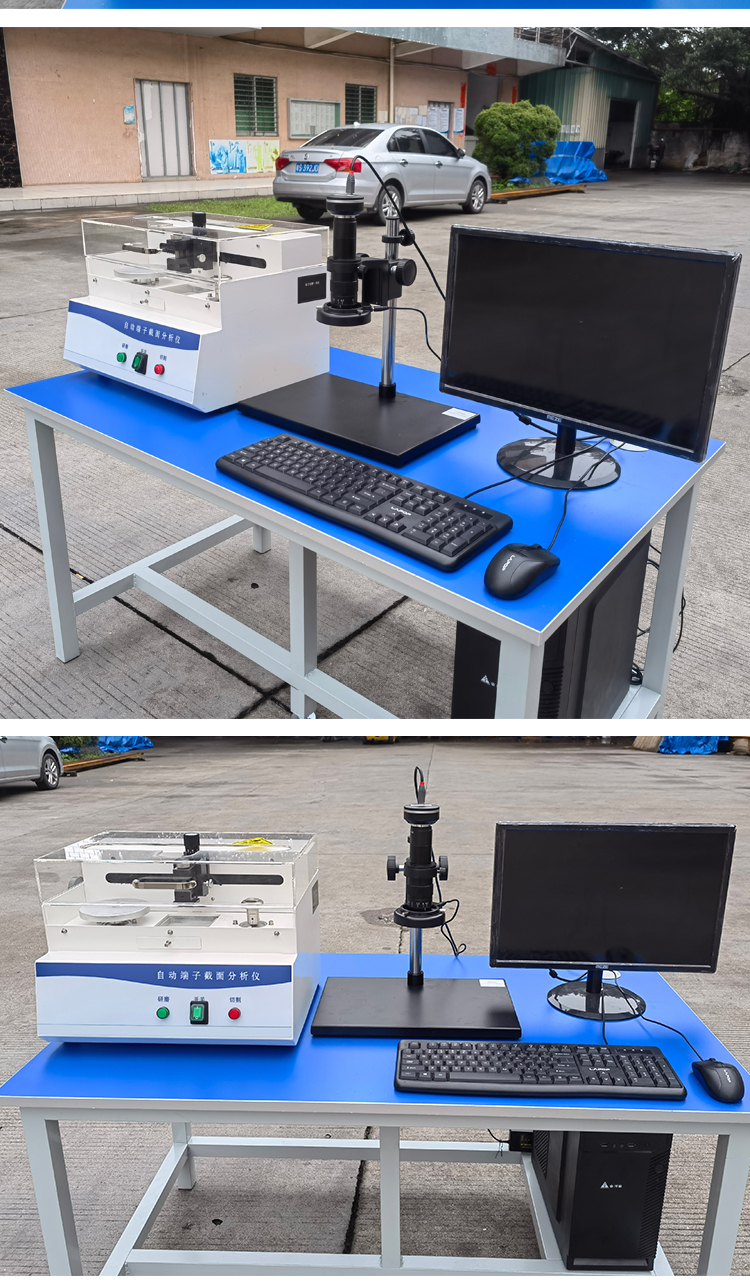

手动端子截面分析仪

一体式端子截面分析仪：分步量测端子高度、宽度、高宽比率、端子压接面积、线束压接面积、压缩比率、毛刺高、宽，毛刺率压接翼之间距离、与底部之间距离、孔隙率等项目，能瞬时导出报告并自动判断所有项目是否合格。在z大倍率下的测量精度为 1 ~ 2µm。

微信二维码

服务热线：159-9277-8024

在线留言：立即询价

[上一个：暂无]　 [下一个：全自动端子截图分析仪]

详情说明

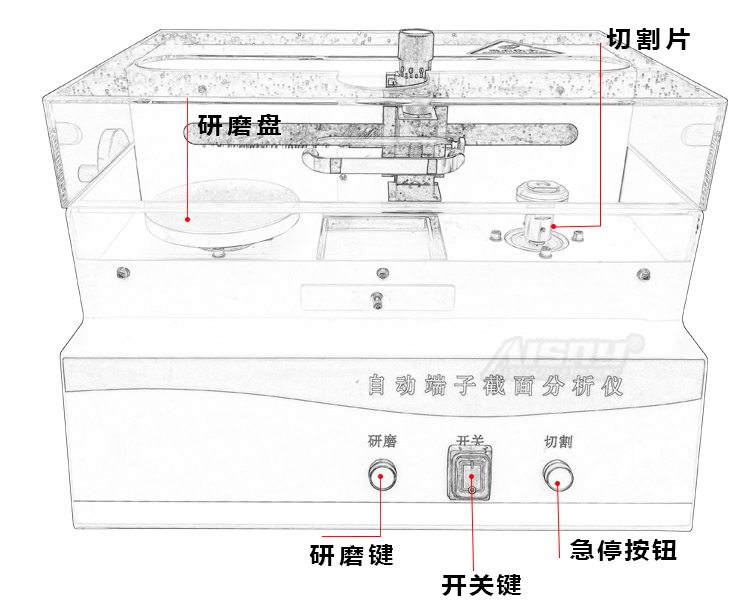

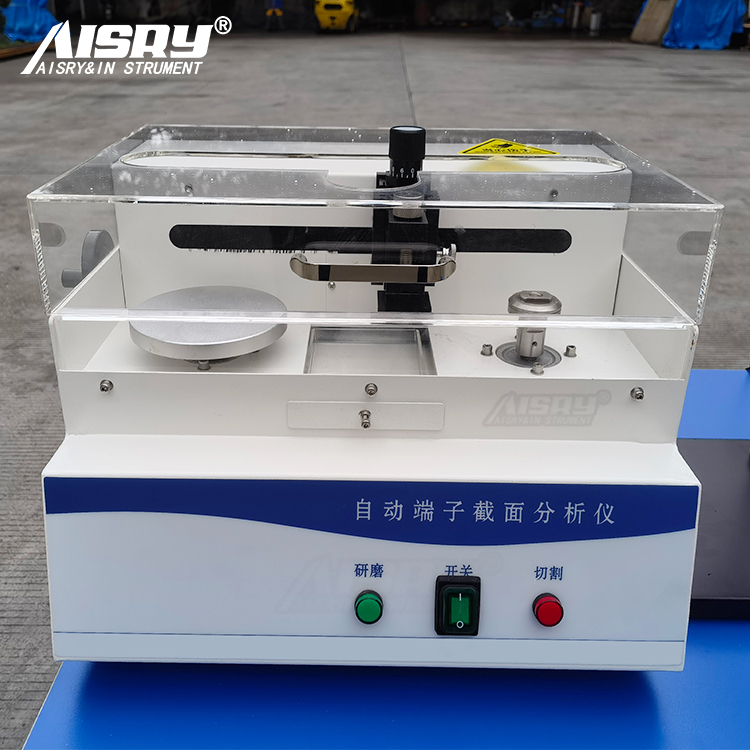

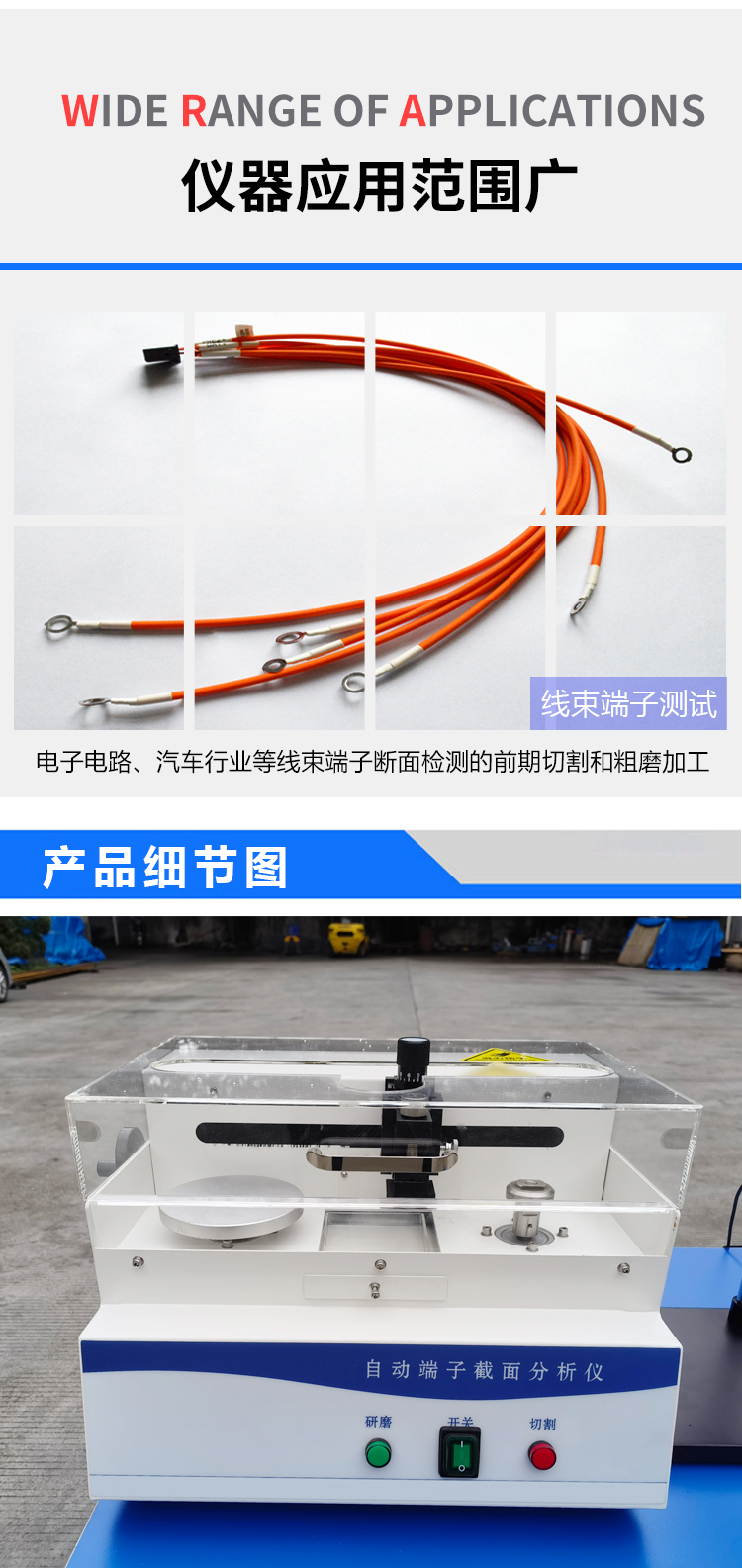

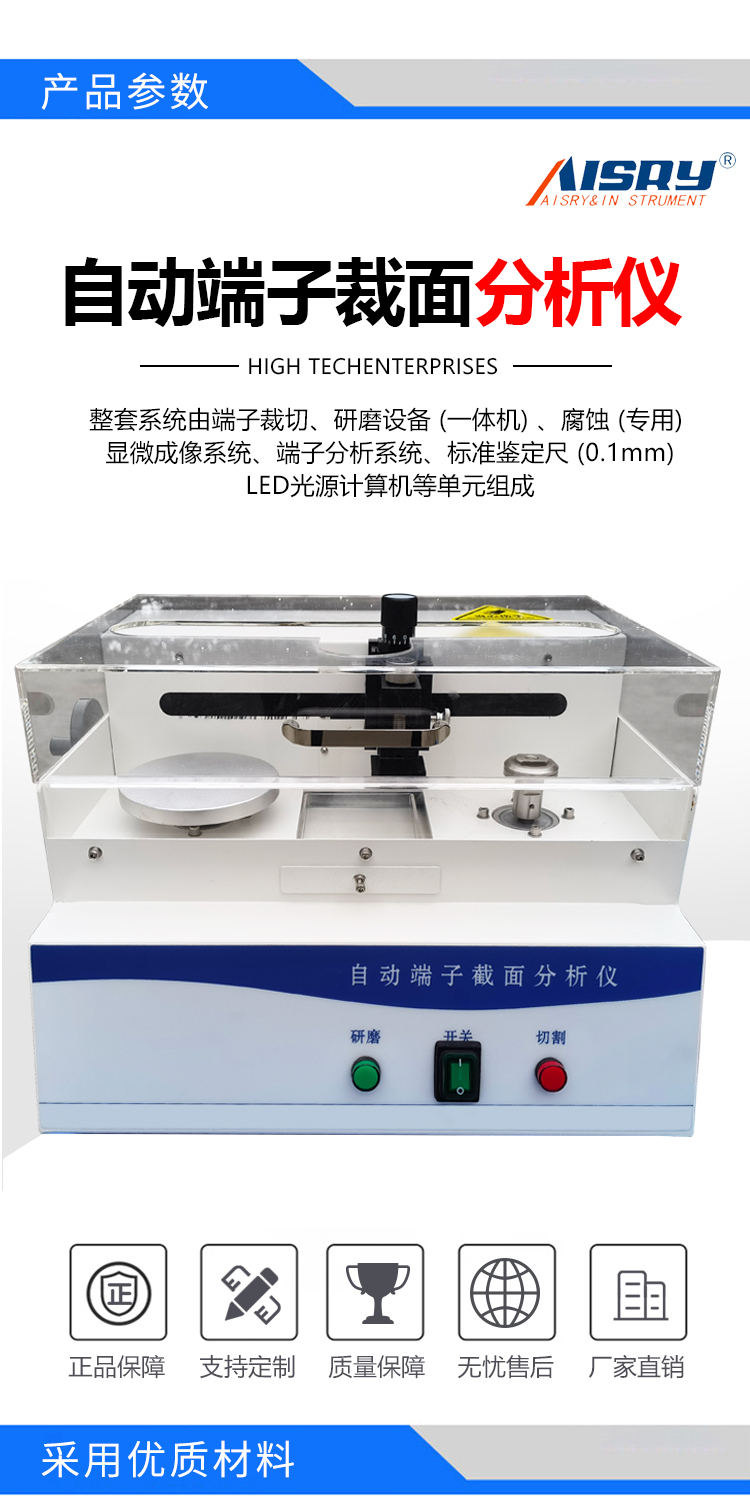

一体式端子截面分析仪：通过专用的线束夹具将端子夹好以后，通过手轮传动X轴丝杆对端子进行切割研磨。端子切割和研磨抛光所需要的时间为1～2分钟内。通过药水清洗研磨好的端子表面使得内部结构清晰的体现出来，用新开发的断面分析专用软件，分步量测端子高度、宽度、高宽比率、端子压接面积、线束压接面积、压缩比率、毛刺高、宽，毛刺率压接翼之间距离、与底部之间距离、孔隙率等项目，能瞬时导出报告并自动判断所有项目是否合格。在z大倍率下的测量精度为 1 ~ 2µm。

1.端子截面分析：进口无段式变焦光学系统
2.视频总倍率：45X～512X
3.电线的适用范围：0.01mm2~120mm2
4.电源：AC100V~AC240V
5.成像系统：日本SONY感光模组工业高清视频系统500万
6.切割片规格：Φ105X0.5mm/Φ150X0.5mm（德国进口、细腻耐用切割后端子表面细腻）
7.研磨砂纸：1200#
8.标准夹具：0.01—120mm2
9.精密一体式半自动切割研磨设备
10.专用端子截面分析软件含加密锁及光盘
11.高精度基准尺:0.01/10mm
12.端子腐蚀：液体清洗（5S完成）
13.照明光源：全白可调LED照明装置
14.外形尺寸：W500XD350XH350
