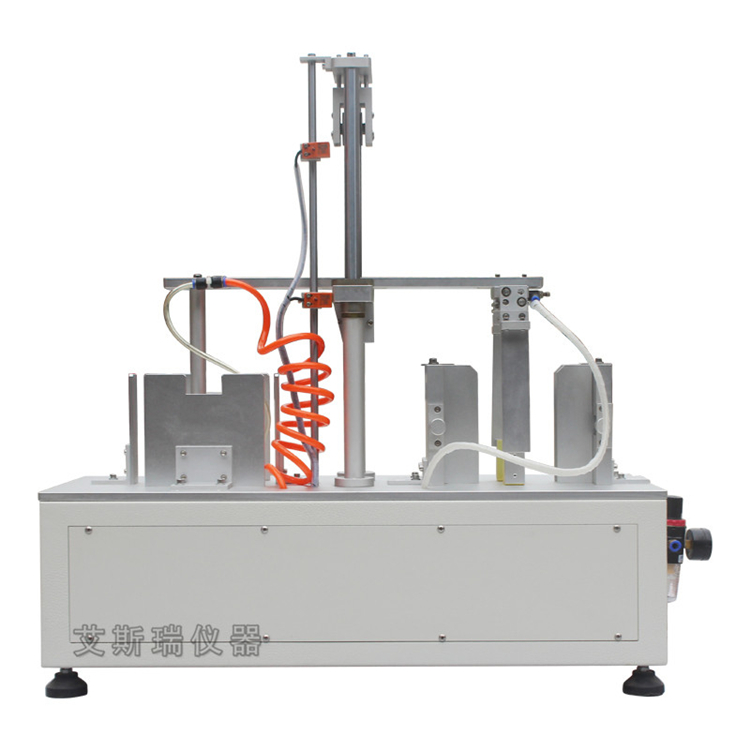

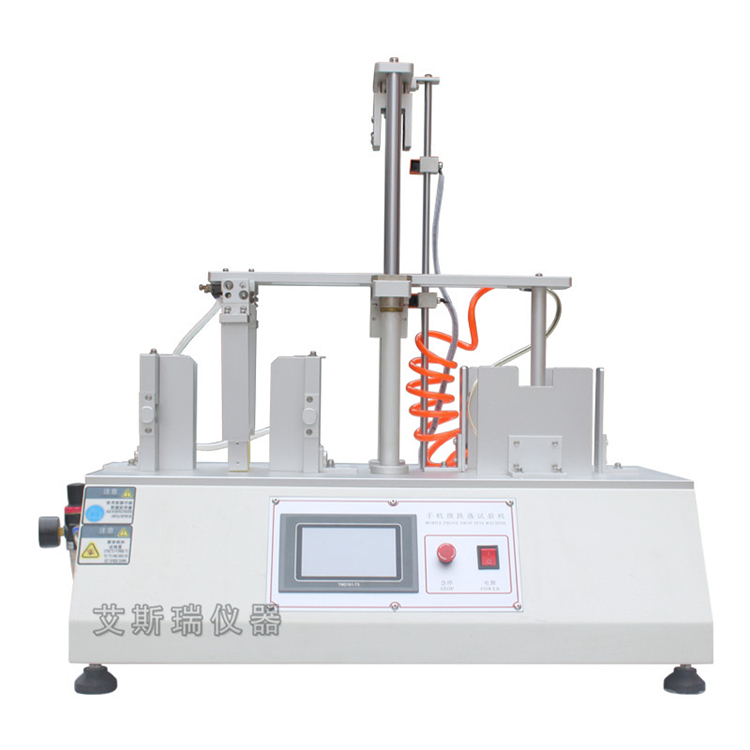

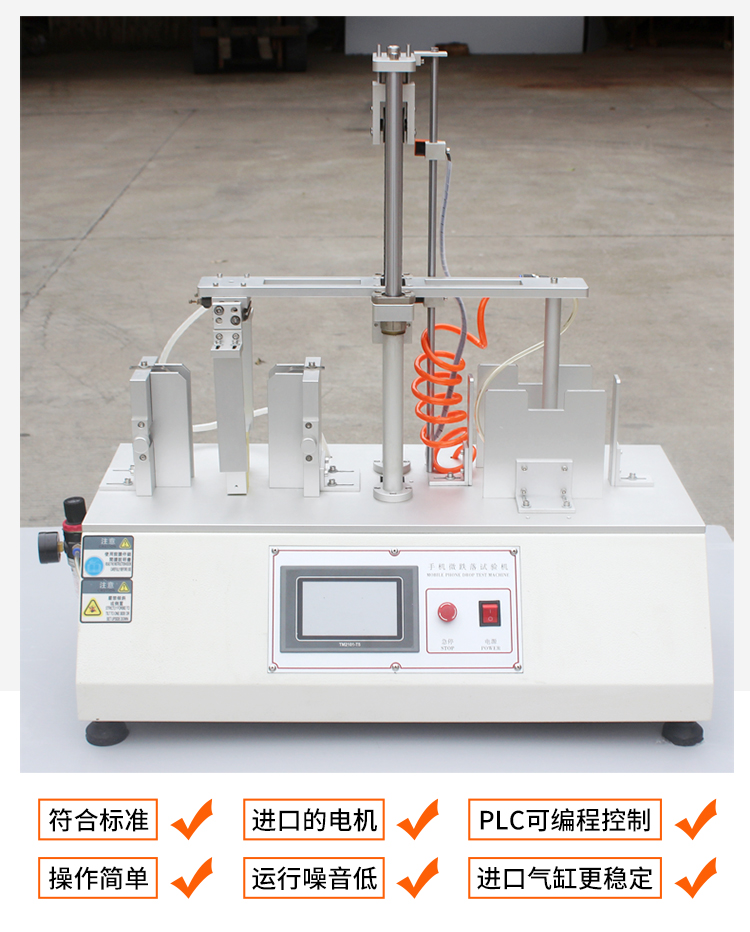

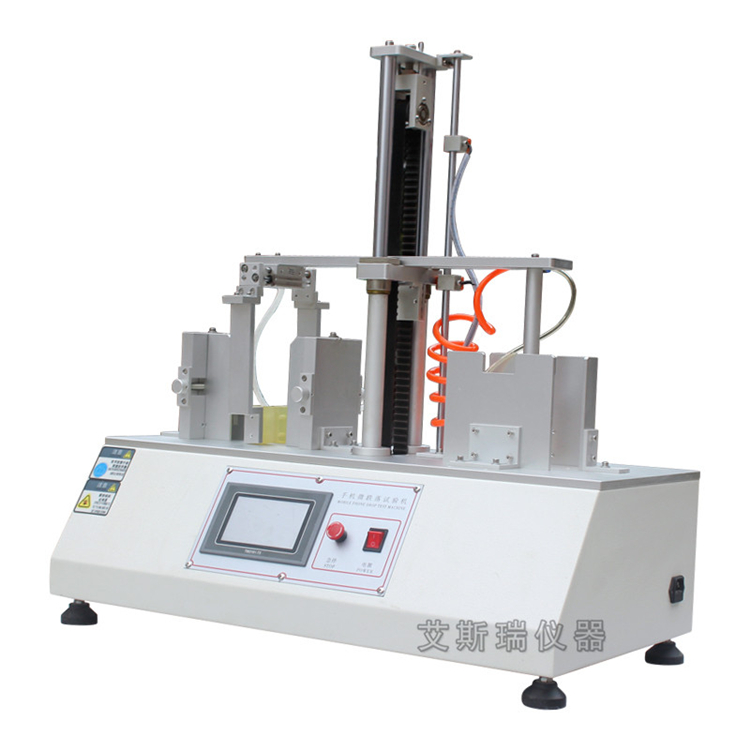

手机微跌落试验机
一、技术参数：
1、同时跌落手机：2台
2、 允许试件重量：2kg(max)
3、跌落高度：60-200ｍｍ
4、测试速度范围：6～20次/min5、PLC控制器及触摸屏：1套
6、机器尺寸：W550*H750*D650mm
7、机器重量：约40kg
8、气源：≥0.5Mpa
9、电源：AC 220V 或指定
备注：制作部分电气与主体为一体式
二、动作原理

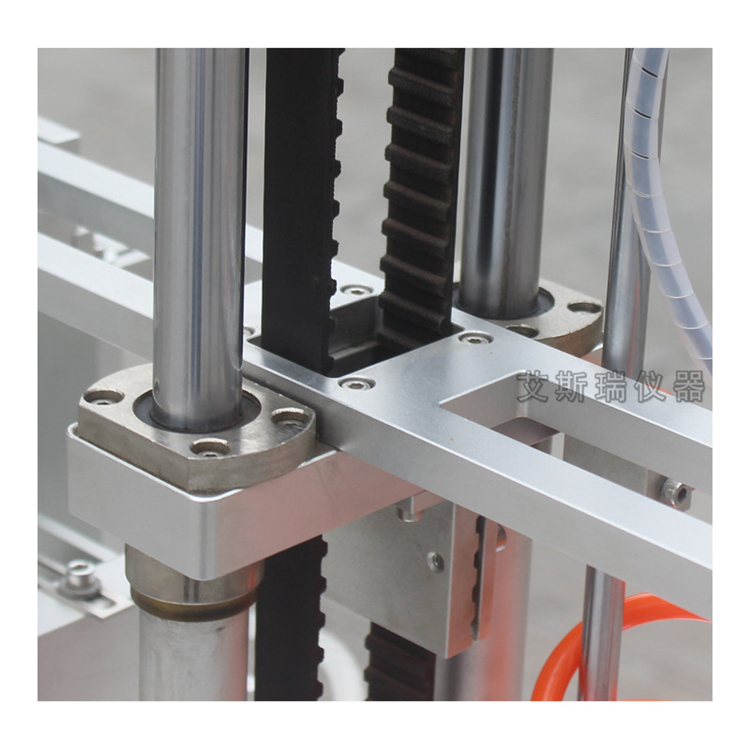

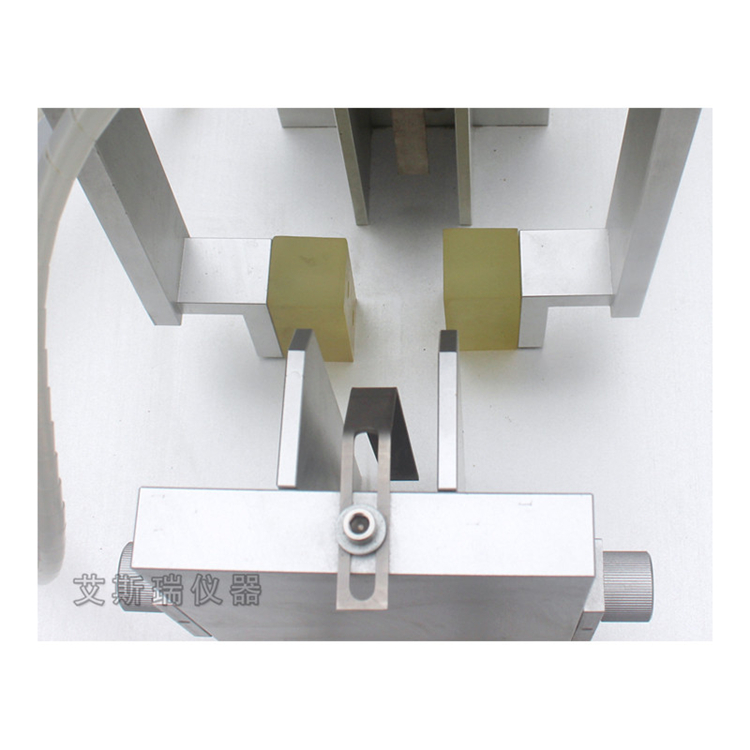

电机带动上夹具（气手指）下降将手机夹住，上升，松开气手指，手机成自由跌落运动，此时双动气缸伸缩将手机推至上夹具能夹住之位置，电机带动上夹具（气手指）下降将手机夹住，上升，桦开气手指，手机成自由跌落运动，如此反复直至设定次数。
三、特点：可设定次数自动停止

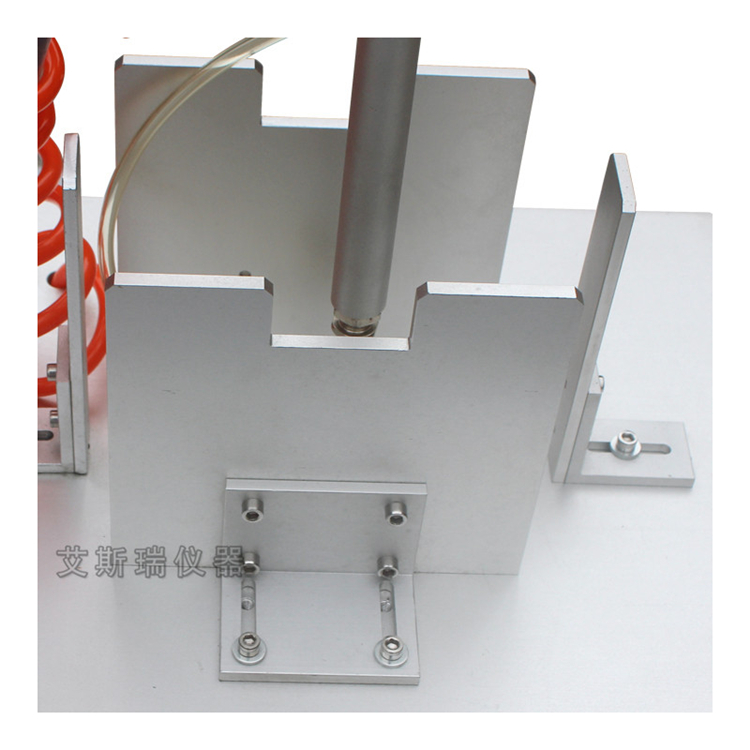

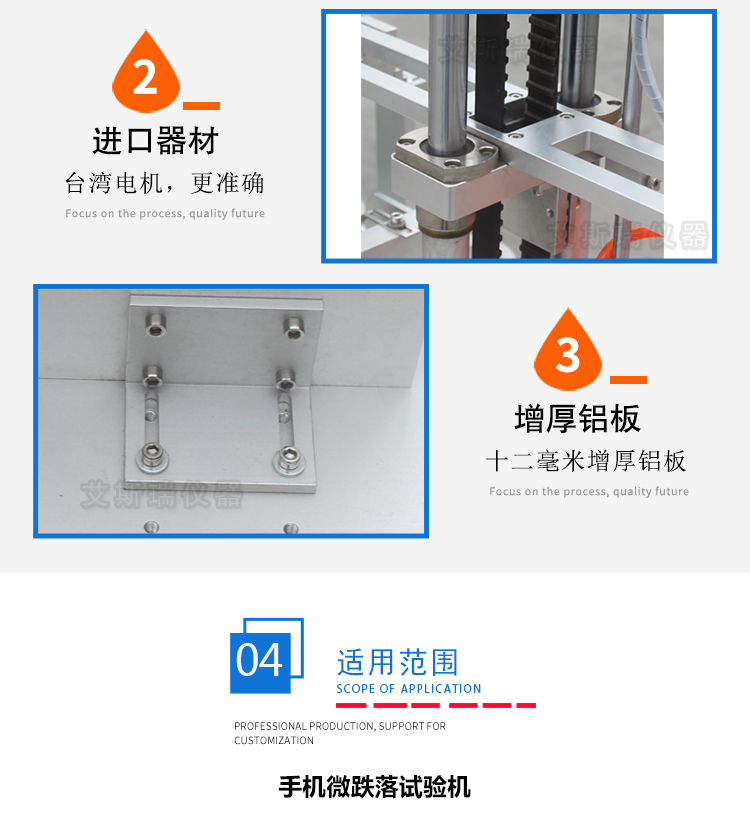

跌落表面材料：铝，厚度为12mm。跌落处挡板复位。
提示功能：能设定按键次数定值，可自动停止测试。
本机采用日本信浓电机作为手机提起、跌落驱动源，耐久使用；能实现手机等产品反复跌落，以检测产品由一定高度落下之耐冲击性；

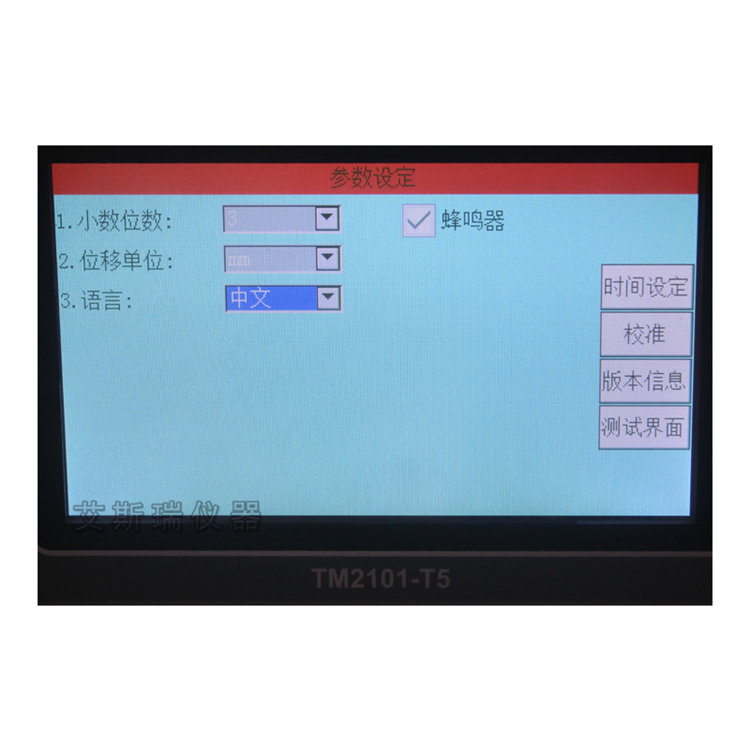

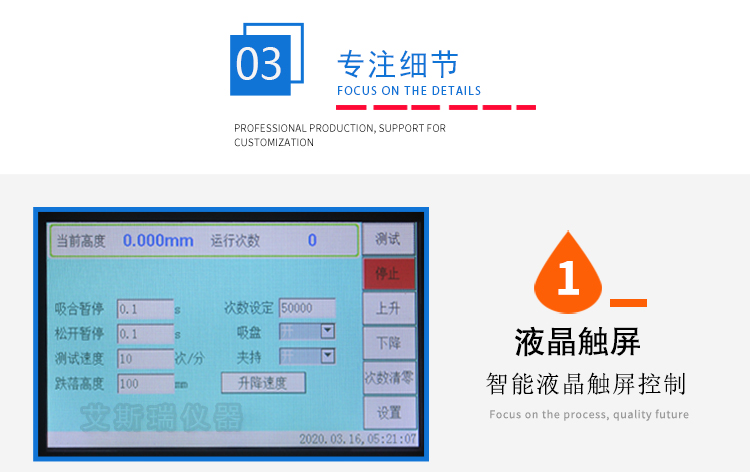

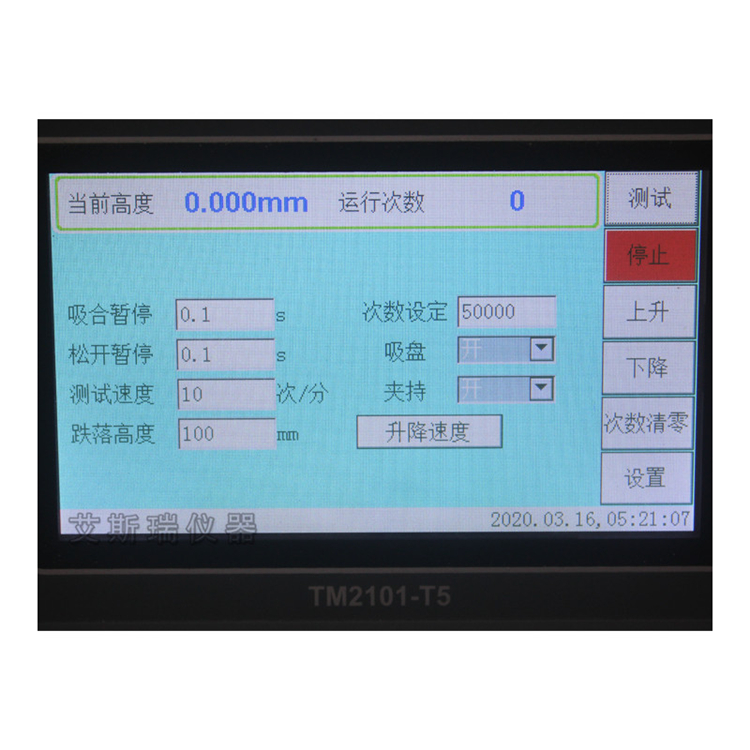

由于采用气动组件及专制控制方式，极大地提升测试速度和一致性；采用显控液晶触摸式控制屏+PLC可编程控制器作动作程控；同时计数，到达设定次数自动停止测试
四、主要配置
1、触摸屏：1个、PLC：1个
2、上升、下降电机：1套（SMC）
3、真空吸盘：1个（SMC）
4、真空发生器：1个（SMC）





本机适用于手机、电话机听筒、对讲机、MP3、CD、电子词典等小型电子消费类产品作重复跌
落测试。
