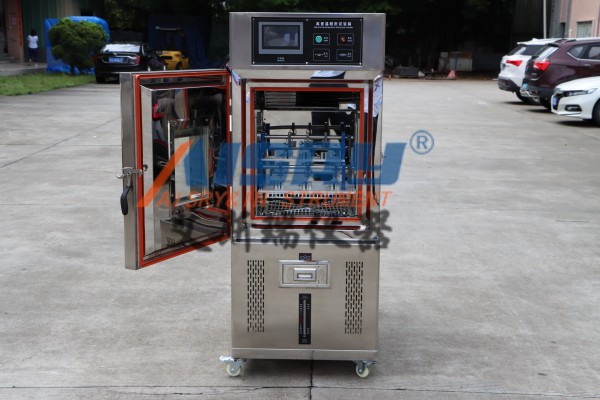

立式低温耐折试验机的工作原理是什么

立式低温耐折试验机是一种用于评估材料在低温环境下抗弯折性能的设备，其核心工作原理可归纳为以下四个协同作用的技术模块：

一、低温环境营造系统
1、制冷技术
采用液循环+机械压缩复合制冷，内置效率SWEP冷媒交换器（环保R404A冷媒），配合风冷式散热与鳍片式冷凝器，可实现：
快速降温：常温下50分钟内降至-30℃（部分机型支持-40℃极端低温）
精准控温：PID算法配合高精度传感器，温度波动控制在±0.3℃以内，均匀度±2℃
节能设计：自动冷媒流量调节，平衡制冷效率与能耗
2、箱体结构
内外箱均采用304不锈钢材质，防锈耐腐蚀
双层真空结构设计减少冷量流失
试样观察窗采用双层中空玻璃防结霜

二、机械弯折执行系统
1、传动机构
无皮带齿轮减速马达驱动，确保传动效率＞98%
可编程弯折角度（典型值22.5°-90°可调）
弯折频率支持10-100次/分钟无级变速
2、夹具设计
模块化夹具组（z多12组并行测试）
配备皮革耐挠专用夹具，适应70×45mm标准试样
夹具表面覆特氟龙涂层，防止试样滑动损伤

三、数据采集与控制系统
1、监测参数
实时采集：弯折次数、角度、力度、形变量、温度曲线
高精度传感器：力量传感器精度±0.5N，角度编码器分辨率0.1°
2、控制界面
7寸彩色触摸屏，支持温度/速度/角度曲线编程
数据存储量＞10万组，支持USB导出CSV格式
异常报警：超温、过载、漏电自动停机保护

四、典型测试流程
1、预处理阶段
试样预冷：在设定低温环境中静置30分钟
参数设定：输入目标温度、弯折角度、循环次数等
2、测试执行
低温保持：持续监控箱体温度稳定性
循环弯折：按预设程序进行往复运动
实时记录：形变曲线与温度波动同步存储
3、结果分析
自动生成：断裂次数、z大承受弯折次数、温度有感性系数
图形化报告：提供应力-应变曲线、温度衰减曲线
4、关键性能指标
参数项典型值
温度范围 -30℃~+80℃（可扩展至+100℃）
降温速率 1℃/min（线性降温模式）
弯折角度精度 ±0.5°
z大负载 641N（折叠测试）
数据采样频率 100Hz
安全保护四重保护（过热/漏电/超温/过载）

该设备广泛应用于：
1、消费电子：折叠屏手机低温弯折测试
2、汽车工业：电池包低温抗冲击验证
3、航空航天：复合材料低温疲劳试验
4、鞋材检测：雪地靴耐寒性能评估

通过模拟极端低温与循环载荷的耦合作用，为材料可靠性提供量化评估依据。
