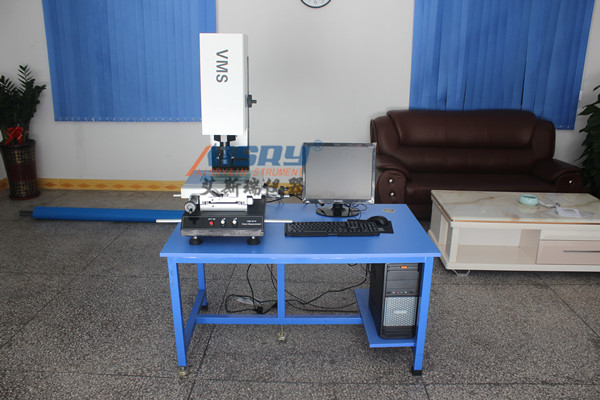

手动影像测量仪中光学放大和影像放大的区别是什么

手动影像测量仪中的光学放大和影像放大是两种不同的放大机制，其核心区别在于放大原理、实现方式、精度影响及应用场景。以下是详细对比与分析：

一、光学放大 vs 影像放大：核心区别
特性光学放大影像放大
定义通过镜头物镜改变光路，直接放大工件图像通过软件算法对采集的数字图像进行插值或缩放
实现方式依赖镜头倍率（如2X、5X、10X）依赖图像处理算法（如双线性插值、像素重采样）
放大倍数范围通常为2X~100X（物理限制）无物理限制，可任意放大（如1000X以上）
精度影响放大倍数越高，分辨率越高（受镜头光学性能限制）放大倍数越高，图像越模糊（因插值导致像素失真）
应用场景高精度尺寸测量、形位公差分析快速预览、局部特征放大、图像标注与报告生成

二、光学放大的关键特性
1、物理放大机制
光学放大通过镜头物镜的焦距和物距关系实现，放大倍数公式为：
放大倍数= 像距/物距=镜头焦距/工作距离
例如：镜头焦距为100mm，工作距离为20mm，则放大倍数为5X。
2、分辨率与景深
光学放大倍数越高，分辨率越高（可分辨更小的工件细节）。
但景深会减小（如50X镜头景深可能仅0.1mm），需频繁调焦。
3、硬件依赖性
光学放大受镜头倍率、相机像素尺寸、光源均匀性等硬件参数限制。
更换镜头是改变光学放大的专用方式。

三、影像放大的关键特性
1、数字处理机制
影像放大通过软件对采集的图像进行插值（如双线性插值、双三次插值）或缩放，不改变物理光路。
例如：将1000×1000像素的图像放大至2000×2000像素，像素值通过算法估算。
2、精度与失真
影像放大倍数越高，图像越模糊（因插值导致像素失真）。
无法提高实际分辨率，仅改变显示尺寸。
3、软件灵活性
影像放大可实时调整，无需硬件改动。
支持局部放大、多窗口显示、图像标注等功能。

四、光学放大与影像放大的协同作用
1、高精度测量场景
光学放大为主：如测量芯片引脚宽度（0.1mm以下），需使用高倍镜头（如50X）进行光学放大，确保边缘清晰。
影像放大为辅：在软件中局部放大测量区域，辅助人工判读或算法识别。
2、快速预览与报告生成
影像放大为主：在软件中快速放大图像，生成测量报告或标注缺陷位置。
光学放大为辅：通过低倍镜头（如2X~5X）快速定位工件，再切换至高倍镜头进行详细测量。

五、常见误区与解决方案
误区1：混淆光学放大与影像放大
现象：用户认为影像放大可以提高测量精度。
解决：明确光学放大改变物理光路，影像放大仅改变显示尺寸。高精度测量需依赖光学放大。
误区2：过度依赖影像放大
现象：在低倍镜头下通过影像放大测量微小特征，导致误差。
解决：优先选择合适倍率的镜头，再通过影像放大辅助观察。
误区3：忽略镜头分辨率限制
现象：使用高倍镜头但相机像素不足，导致图像模糊。
解决：确保镜头分辨率（如数值孔径NA）与相机像素尺寸匹配。

六、应用案例对比
案例光学放大影像放大
测量芯片引脚宽度使用50X镜头，分辨率可达0.001mm 影像放大至100X，但实际分辨率仍为0.001mm
快速定位PCB板孔位使用2X镜头快速扫描影像放大至10X，标注孔位坐标
检测模具表面缺陷使用20X镜头观察微小裂纹影像放大至50X，突出裂纹区域

七、总结与建议
光学放大是高精度测量的基础，直接影响分辨率和景深。
建议：根据工件Z小特征尺寸选择合适倍率的镜头（如需测量0.05mm的孔，建议使用20X以上镜头）。
影像放大是辅助观察与报告生成的工具，无法提高实际精度。
建议：在软件中合理使用影像放大，避免过度依赖。
协同使用是Z佳实践，通过光学放大获取高精度图像，再通过影像放大优化显示作用。

八、技术参数对比表
参数光学放大影像放大
放大倍数稳定性高（受镜头物理限制）低（受软件算法影响）
分辨率高（与镜头倍率成正比）低（插值导致失真）
景深小（高倍镜头景深浅）无影响（数字处理）
成本高（需更换镜头）低（无需硬件改动）

通过以上对比，用户可根据测量需求选择合适的放大方式，或结合两者实现效率、高精度的测量。
