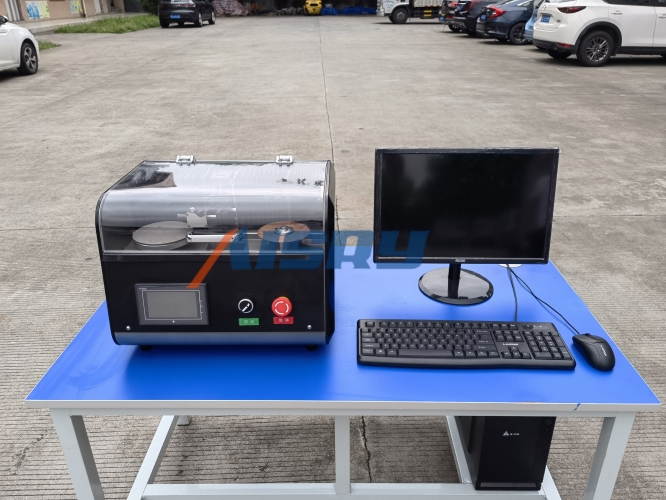

全自动端子截面分析仪如何实现自动防偏移功能

全自动端子截面分析仪通过硬件固定、自动化转移、软件补偿、工艺优化及反馈机制五层技术协同，实现端子切割过程中的自动防偏移功能，确保端子截面垂直度误差≤±0.1°，具体实现方式如下：

一、硬件固定：精密夹具与刚性平台确保初始稳定
1、可调式夹具组
采用升降组件和微调螺丝，实现端子在夹具中的精准定位。例如，通过旋转微调螺丝可调整端子在X/Y轴方向的位置，确保端子轴线与切割盘垂直，偏差控制在±0.01mm以内。
夹具设计适配不同尺寸端子（如AWG28—AWG5），通过更换标准夹具或调整夹持力度，避免因端子尺寸差异导致固定不稳。
2、高刚性切割平台
平台采用大理石或航空级铝合金基座，振动幅度≤0.001mm，减少切割过程中因设备振动导致的端子偏移。
平台表面经过精密研磨，平面度误差≤0.005mm，为端子提供稳定的支撑面，防止切割时因平台倾斜导致端子偏摆。

二、自动化转移：精准移动机构避免人工干预误差
1、双轴导向系统
通过调节螺杆驱动夹持机构在切割台与研磨台间移动，位移精度达到±0.01mm。例如，在切割完成后，系统自动将端子转移至研磨台，移动过程中保持端子轴线与研磨盘垂直，避免因转移误差导致研磨偏移。
部分设备采用日本米思米滚珠丝杆和超高精度滑轨传动，进一步降机械传动误差，确保端子在转移过程中的稳定性。
2、安全防护机制
设置接近开关与控制器联动，当操作人员手部靠近切割区域时，设备自动停机并保持当前状态，避免因人工干预导致端子偏移。例如，在切割过程中，若手部意外触碰安全罩，设备立即停止切割并锁定夹具，防止端子因外力作用发生偏摆。

三、软件补偿：智能算法修正切割路径偏差
1、闭环控制系统
通过高精度光栅尺（分辨率0.1μm）实时监测切割头位置，并将数据反馈至控制器。若检测到位置偏差（如因机械磨损或振动导致的位移），系统自动调整电机转速，修正切割路径，确保切割片始终沿预设轨迹运动。
例如，在切割极细导线（AWG30，直径0.05mm）时，系统通过闭环控制将切割深度误差控制在±0.001mm以内，避免因切割深度不一致导致端子截面倾斜。
2、振动补偿算法
在切割平台上安装加速度传感器，实时监测振动频率和幅值。当振动超过阈值时，系统通过电磁作动器产生与振动方向相反的力，抵消外部振动对切割过程的影响。
例如，在高速切割（主轴转速6000rpm）时，系统通过振动补偿算法将切割片偏摆量控制在≤0.005mm，确保端子截面平整度。

四、工艺优化：参数匹配与冷却润滑减少热变形
1、切割参数数据库
针对不同材料（铜、铝、合金）和线径（0.05-107mm²）的端子，设备内置切割参数数据库，自动匹配较佳主轴转速（1000-6000rpm）、进给速度（0.1-5mm/s）和切割深度。
例如，切割AWG46（直径0.04mm）极细导线时，系统建议主轴转速3000rpm、进给速度0.3mm/s，避免因切割参数不当导致端子热变形或偏移。
2、冷却与润滑系统
通过微量润滑（MQL）或水冷系统控制切割温度，防止端子因热膨胀变形。例如，在切割过程中，系统向切割区域喷射微量润滑油（流量0.1-0.5mL/min），形成润滑膜，减少摩擦热，避免端子因热变形导致截面倾斜。
部分设备配备水冷主轴，通过循环冷却液将主轴温度控制在40℃以下，进一步降热变形风险。

五、反馈机制：在线检测与自适应优化
1、激光测距检测
切割完成后，设备通过激光测距仪检测端子截面的垂直度。若倾斜度超标（如＞0.1°），系统自动标记该样本并触发报警，同时记录切割参数和结果，为后续工艺优化提供数据支持。
例如，若检测到某批次端子截面倾斜度普遍超标，系统可追溯至切割参数设置问题（如主轴转速过高），并自动调整参数模型。
2、自适应学习功能
设备记录每次切割的参数和结果，通过机器学习算法分析数据，优化切割参数模型。例如，根据历史数据建立切割参数与端子尺寸、材料的映射关系，逐步提切割精度和防偏移能力。
部分设备还支持远程升级功能，可通过云端更新算法模型，适应新型端子的检测需求。

全自动端子截面分析仪如何实现自动防偏移功能
