X射线荧光光谱仪中波长色散型与能量色散型有何区别

X射线荧光光谱仪中，波长色散型（WDXRF）与能量色散型（EDXRF）的核心区别在于分光原理、探测方式及应用场景。以下是两者的详细对比：

1. 分光原理
类型分光方式关键组件原理说明
波长色散型（WDXRF）利用分光晶体将X射线按波长分散分光晶体（如LiF、Ge）、探测器晶体布拉格衍射：特定波长的X射线满足布拉格条件（2d sinθ = nλ）被反射到探测器。
能量色散型（EDXRF）直接测量X射线光子的能量半导体探测器（如Si-PIN、SDD）探测器将X射线光子能量转换为电信号，通过多道分析器（MCA）记录能量分布。

类比：
WDXRF 类似“分光镜”，通过晶体将不同颜色的光（波长）分开；
EDXRF 类似“光谱仪”，直接测量光子的能量（类似用数字传感器记录光的频率）。

2. 探测器与分辨率
类型探测器类型分辨率特点适用场景
WDXRF 闪烁计数器、正比计数器波长分辨率高（0.01 nm级）需高精度分析（如痕量元素、轻元素）。
EDXRF Si-PIN、SDD（硅漂移探测器）能量分辨率中等（130-150 eV FWHM）快速多元素分析（如现场检测、工业过程）。

示例：
WDXRF 可清晰分辨铁（Fe）的Kα1（6.404 keV）和Kα2（6.391 keV）双线；
EDXRF 通常只能合并为单峰，但SDD探测器可部分分离。

3. 分析速度与效率
类型分析速度多元素同时分析能力优势
WDXRF 较慢（需逐个扫描元素波长）需更换晶体或扫描角度高精度，适合复杂基体中的痕量元素。
EDXRF 极快（毫秒级全谱采集）同时测量所有元素快速筛查，适合多元素定量或现场检测。

案例：
WDXRF 分析一个样品需10-30分钟；
EDXRF 可在1-5分钟内完成全元素扫描。

4. 适用元素范围
类型轻元素检测能力重元素检测能力限制因素
WDXRF 较强（如Na、Mg、Al）优需特殊晶体（如PET）或真空环境。
EDXRF 较弱（受探测器窗口材料限制）优轻元素（如Be、B）信号易被吸收。

改进：
EDXRF 使用薄窗探测器（如Be窗）或真空腔可提轻元素灵敏度。

5. 仪器成本与维护
类型仪器成本维护需求运行成本
WDXRF 高（精密晶体、机械扫描部件）复杂（需定期校准晶体角度）较高（需高纯气体、真空泵维护）。
EDXRF 低（无机械运动部件）简单（仅需定期校准能量刻度）较低（无需真空，探测器寿命长）。

6. 典型应用场景
类型建议应用不建议应用
WDXRF 地质样品（轻元素分析）、半导体材料、高纯金属现场快速检测、大批量样品筛查。
EDXRF 工业过程控制、环境监测、考古文物痕量元素（<1 ppm）定量分析。

总结与选择建议
选WDXRF：若需高精度、高分辨率（如轻元素、痕量分析），或对基体效应有感的复杂样品。
选EDXRF：若需快速筛查、多元素同时分析，或预算有限、维护要求低。

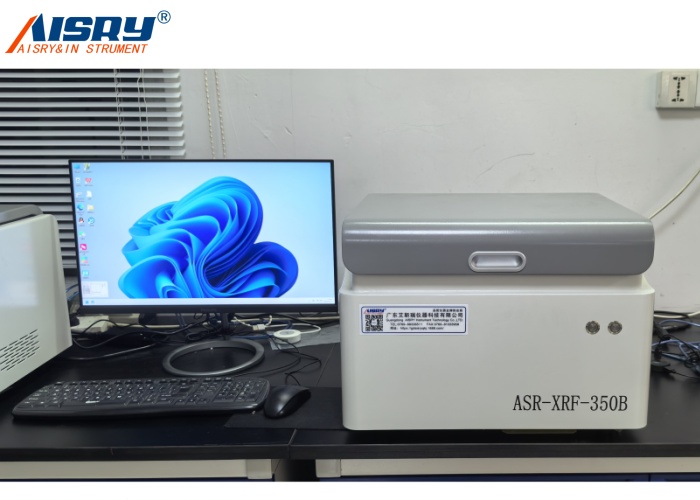

X射线荧光光谱仪中波长色散型与能量色散型有何区别
