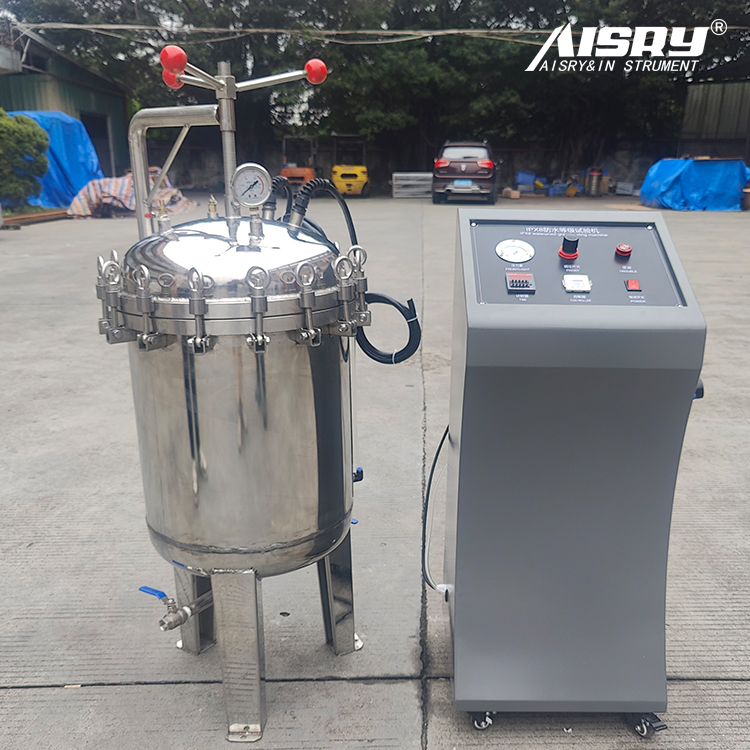

如何避免IPX8防水等级试验机测试时样品漂浮

在IPX8防水等级测试中，样品漂浮会导致密封失效、测试结果偏差甚至设备损坏。为避免漂浮问题，需从物理固定、配重设计、密封优化三方面系统解决，以下是具体方案：

一、物理固定方案（直接约束法）
1. 专用工装夹具
适用场景：结构规则的样品（如方形设备、管状产品）
操作方法：
根据样品尺寸定制3D打印夹具，预留0.5mm间隙防止挤压变形
采用可调式弹性卡扣固定，确保样品与工装无相对位移
示例：某防水手机测试时，使用硅胶包裹边框+铝合金框架夹持，夹持力控制在5-8N

2. 悬吊固定系统
适用场景：易损样品（如精密仪器、柔性电路板）
操作方法：
使用凯夫拉纤维绳（承重≥50kg）通过样品预留孔位悬吊
绳索固定点需通过FEA仿真验证应力分布，避免局部受力过大
示例：医疗内窥镜测试时，采用三点式悬吊+角度调节装置，确保镜头朝下且无晃动

3. 磁吸定位装置
适用场景：金属外壳样品（如工具仪表、工业传感器）
操作方法：
在密封室底部嵌入钕铁硼磁钢阵列（磁场强度≥0.5T）
样品底部对应位置贴装导磁片（厚度≥1mm）
示例：某防水扳手测试时，通过磁吸定位+硅胶缓冲垫，实现0.1mm级定位精度

二、配重材料选择
类型密度（kg/m³）适用场景注意事项
铅块 11340 大体积/低密度样品需做防腐蚀处理
不锈钢配重 7930 医疗/食品接触设备需通过生物相容性测试
钨合金 19250 高精度定位需求成本较高
定制注塑 1100-1800 轻小型电子产品可集成散热/缓冲功能

3. 动态平衡调节
水平调节：使用电子水平仪监测样品倾斜角度（精度±0.1°）
压力补偿：通过微调配重位置（±5mm）除气泡导致的浮力波动
示例：某防水手表测试时，采用环形配重+螺纹微调结构，实现±0.5N浮力调节精度

三、密封优化方案（防渗阻隔法）
1. 预浸渍处理
操作流程：
样品表面喷涂疏水涂层（接触角≥150°）
真空干燥（80℃/2h）去除孔隙气体
浸入硅油（黏度500cSt）30分钟形成阻隔层
作用验证：可降浮力30-50%，适用于多孔材料样品

2. 动态密封技术
柔性密封圈：采用氟橡胶+石墨复合材质（邵氏硬度70±5）
压力补偿阀：安装微型呼吸阀（开启压力0.01MPa）平衡内外压差
示例：某防水无人机测试时，通过螺旋桨轴密封圈+泄压阀组合，实现20m水深零泄漏
3. 表面改性处理

纳米涂层：沉积厚度50-100nm的类金刚石碳膜（DLC）
疏水结构：激光雕刻微米级蜂巢结构（孔径50μm，间距100μm）
测试数据：可使浮力降20-30%，且不影响电磁信号传输

四、验证与改进流程
1. 预测试验证
浮力测量：使用高精度电子秤（精度0.01g）测量浸水前后质量差
晃动监测：通过加速度传感器（采样率1kHz）记录位移数据
判定标准：浮力偏差≤5%，位移幅度≤0.5mm

2. 测试后分析
CT扫描：检测样品内部是否进水（分辨率≤50μm）
密封失效分析：使用染料渗透法检查密封部位
数据建模：将测试数据导入ANSYS Fluent进行CFD仿真优化
3. 持续改进机制

建立测试数据库，记录不同样品的漂浮特性参数
开发AI辅助设计系统，自动生成固定方案
定期更新工装夹具（建议每6个月进行3D扫描校准）

五、行业应用案例
案例1：某防水智能手表
问题：表体因中空结构导致严重漂浮
解决方案：
采用3D打印钛合金配重环（质量12g）
底部贴装0.5mm厚钕磁片配合磁吸底座
充电口使用O型圈+真空脂双重密封
作用：通过24小时IPX8测试，浮力降92%

案例2：某防水摄像头模组
问题：镜头镀膜遇水起雾
解决方案：
开发专用测试工装，使用硅胶密封圈+气压补偿阀
预浸渍处理后涂覆防雾涂层
测试时保持水温恒定（±0.5℃）
作用：连续测试50次无起雾现象，通过MIL-STD-810G认证

六、安全注意事项
材料兼容性：配重材料不得与测试介质发生化学反应（如铜合金在含氯水中易腐蚀）
电气安全：带电测试时需使用IP68级防水连接器，线缆弯曲半径≥5倍外径
操作规范：
禁止使用金属工具敲击密封面
配重安装后需进行24小时预压测试
紧急泄压装置需每月检查响应时间（≤3s）

通过上述系统化解决方案，可有效解决IPX8测试中的样品漂浮问题，确保测试结果的准确性和可重复性。实际应用中，建议根据具体产品特性进行组合设计，并通过多轮测试验证优化。
