龙门影像测量仪如何校正

龙门影像测量仪的校正是一个复杂但至关重要的过程，以确保其测量结果的准确性和可靠性。以下是龙门影像测量仪的校正步骤：

一、前期准备
1、设备检查：
确保龙门影像测量仪的电源、数据线、光源等部件连接正常，设备外观无损坏。
检查镜头、工作台、导轨等部件是否清洁，无灰尘、油污等杂质。
2、环境准备：
校正环境应清洁、干燥，无振动、无电磁干扰，并保持恒温。
光源应稳定，避免光线变化对测量结果的影响。
3、准备校正工具：
根据龙门影像测量仪的型号和规格，准备相应的校正工具，如标准量块、显微镜、角度规、高度规等。
确保校正工具具有足够的精度和可靠性。

二、校正步骤
1、焦距调整：
使用显微镜观察标准量块，调整龙门影像测量仪的焦距，确保图像清晰、细节分明。
2、像素尺寸校准：
使用已知尺寸的标准量块，在龙门影像测量仪中测量其像素尺寸。
根据实际尺寸与像素尺寸的比例关系，计算出校准系数，并进行像素尺寸的准确校准。
3、色彩校准：
调整龙门影像测量仪的色彩参数，如亮度、对比度和饱和度，以确保图像色彩的真实性和准确性。

4、X、Y轴校正：
在X轴和Y轴方向上，使用标准量块进行测量。
记录测量值并与标准值进行比较，调整设备参数直至误差在允许范围内。
这通常涉及到导轨的直线度、平行度和垂直度的调整。
5、Z轴校正：
在Z轴方向上，使用高度规或标准量块进行测量。
调整Z轴的垂直度和测量精度，确保垂直方向上的测量准确性。
6、软件参数设置：
根据龙门影像测量仪的实际使用情况，设置合适的测量参数，如测量速度、采样率、测量精度等。
合理的软件参数设置有助于提高测量效率和精度。
7、图像处理校准：
通过调整软件的图像处理算法来优化图像质量，进而提高测量精度。
可以对已知尺寸的标准件进行测量，以验证图像处理校准的作用。

三、校正验证与记录
1、校正确认：
使用已知尺寸和形状的标准件进行验证测量，确保校正后的测量精度满足要求。
如发现误差较大，应重新进行校正，直至满足要求为止。
2、记录校正结果：
记录校正过程中的数据、调整参数及校正结果。
这些数据可以用于后续的设备维护和故障排查，也可以作为设备性能评估的依据。

四、注意事项
1、技术人员操作：
校正过程应由具备技术知识和技能的人员进行，避免因操作不当导致设备损坏或测量精度下降。
2、定期校准：
根据龙门影像测量仪的使用频率和工作环境，制定合理的校准周期。
定期校准有助于保持设备的长期稳定运行和测量精度。
3、备份数据：
在进行校正前，应备份设备的相关数据和设置，以防意外情况导致数据丢失。
4、环境稳定：
在校正过程中，必须确保环境温度、湿度等条件保持稳定，避免外界因素对校正结果产生不良影响。
5、安全防护：
在进行校正时，应注意安全防护，避免发生意外伤害。

通过以上步骤的校正，可以确保龙门影像测量仪的测量精度和稳定性，为各种精密检测任务提供可靠的支持。

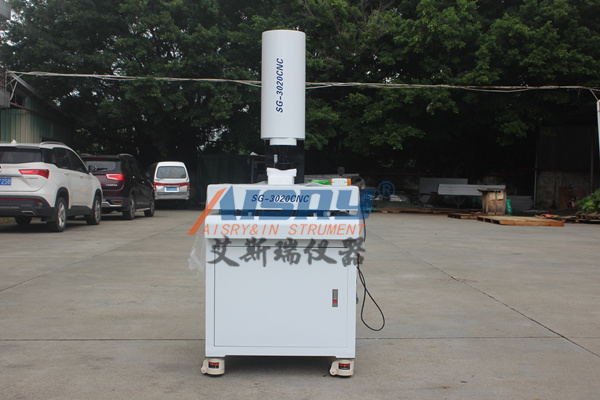

龙门影像测量仪如何校正
