影像仪的测量原理是什么

影像仪的测量原理主要是基于光学成像和数字图像处理技术。具体来说，其测量原理可以概括为以下几个步骤：

一、光学成像
影像仪首先利用特定光源（如表面光、轮廓光、同轴光等）对被测物体进行照明。光线经过变焦物镜后，形成被测物体的放大虚像。这个虚像通过摄像镜头（如CCD相机）被捕捉，并转换成电信号。

二、图像采集与处理
捕捉到的图像信号被传送到计算机上，通过专门的图像处理软件进行进一步的处理。这些软件通常具有自动边缘提取、自动匹配、自动对焦等功能，能够准确地识别被测物体的边缘和特征。

三、坐标测量
在图像处理的基础上，影像仪通过计算被测物体在图像中的像素位置，结合相机的像素尺寸和光学系统的放大倍率，可以计算出被测物体在真实中的坐标位置。这些坐标位置可以用于评估被测物体的尺寸、形状、位置等几何特征。

四、数据分析与输出
测量完成后，影像仪可以将测量结果以数字或图形的形式输出。这些结果可以用于质量控制、产品研发等领域，帮助用户做出更准确的决策。

此外，一些影像仪还配备了触点测头，可以完成坐标测量，并支持空间坐标旋转的软件性能。这些功能使得影像仪在测量复杂形状和曲面时具有更高的精度和灵活性。

总的来说，影像仪的测量原理是利用光学成像和数字图像处理技术，将被测物体的图像转换成数字信号，并通过计算和分析得出被测物体的几何特征。这种原理使得影像仪在工业生产、质量控制、产品研发等领域具有广泛的应用价值。

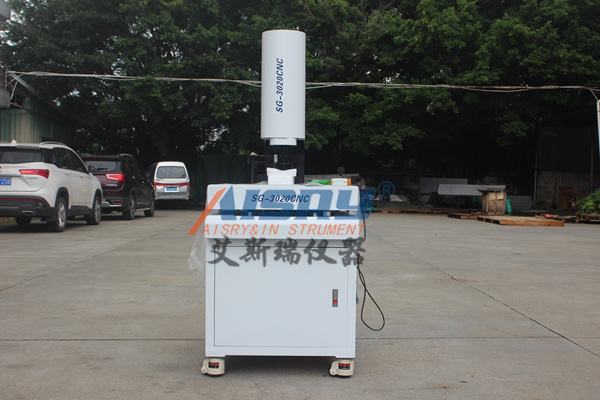

影像仪的测量原理是什么
