淋雨试验室实验规范及用处

淋雨室用处：淋雨实验分为摆管式淋水实验和喷头式淋水实验。

淋雨实验适用于航空、轿车、家电、外部照明和信号设备及轿车灯具外壳防护等项目的淋雨密封性检测。设备设置淋雨喷淋体系，对产品的顶部，底部及左右旁边面进行淋水实验。

淋雨实验其规范有：
《GB4208-2008外壳防护等级》
《GB10485-1989轿车及挂车外部照明设备的根本环境实验》
《GJB150.8-86 军用设备环境实验-淋雨实验》
《GJB1508淋雨实验规范》

淋雨实验室设计思维：
1．淋雨实验室防雨密封性实验设备要保证从各个方向对工件喷水，防止出现喷水死角和降雨空区域，并保证喷水压力达到要求。
2．支架结构在保证防锈的一起美观大方。
3．设备操作简略易懂，零部件检修，维护方便。

淋雨实验室,轿车淋雨实验室,淋雨室首要技术参数
1．顶部的降雨强度≥10mm/min
2．旁边面降雨强度为≥6mm/min。
3．车顶盖喷水面积大于车顶笔直投影面积。
4．喷头与车体外外表小间隔为620mm。喷头与车顶小间隔为700mm

各部位详细要求如下：
（移动式的喷头小距离状态应能够满意下表中的小值）
车体受淋部位喷头距离要求（mm）
前风窗620、后窗620、侧窗 620
顶部 700

喷嘴布置及数量
1．在各喷淋面支管路上均匀装置淋雨喷嘴，喷嘴横向及纵向距离为400mm，保证对实验车体外表各受检验部位处于淋雨区域内。
2．喷淋面支管路做成前、后、左、右侧及顶面五个支路架，各个支路上均装置流量计和压力调节阀。
3．喷嘴数量：喷嘴数量：前、后、侧各224个，左、右两边各656个，顶盖为574个。
4．喷嘴采用出水呈60°圆锥体形状的可调球形螺纹喷嘴。

淋雨实验房,轿车淋雨实验房,淋雨房结构

1．淋雨设备为循环过滤体系，
首要由水泵、压力主动调节阀、水压表、主管路、分管路、支管路、流量计、节流阀、喷嘴、喷嘴架、喷嘴架驱动调整组织及蓄水池构成。由喷嘴及喷嘴架构成前后左右及顶部五个喷淋面，各喷嘴与支管路衔接。在通向前喷淋面及通向其它喷淋面的分管路起始端分别设置流量计和节流阀。体系管路压力可设定为（150±10）KPa。各喷淋面含盖淋雨实验所涉及的外形尺寸（根据受检实物来定）大车型的各受检部位，喷淋面为移动式以习惯车辆外形及尺寸的改变。

2．地上结构:
地上为钢筋混凝土结构,并在中间和二面设有落水沟,落水沟水均流入沉淀池,经沉淀过滤后循环运用。

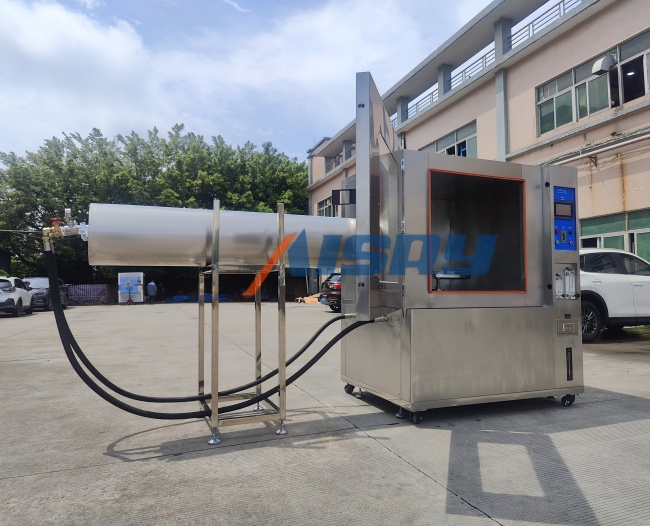

淋雨试验室实验规范及用处
