水平垂直燃烧实验首要参照UL 94-2006、IEC60695-11-4 、IEC 60695-11-3、GB/T5169-2008系列等规范选用规定尺度的本生灯(Bunsenburner)和特定燃气源(甲烷或丙烷)，按必定的火焰高度和必定的施焰视点对呈水平或垂直状态的试样定时施燃若干次，以试样点着燃烧、灼热燃烧的持续时刻和燃烧余焰平息后的试样长度等来评定其可燃性及着火危险功能。

首要针对UL94之V-0 V-1V-2 、UL94之HBF HF-1 HF-2 、UL94与GB/T5169之5VA和5VB级资料的可燃性进行定级评定。适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件和辅件等电工电子产品及其组件部件的研讨、出产和质检部门，也适用于绝缘资料、工程塑料或其它固体可燃资料职业。

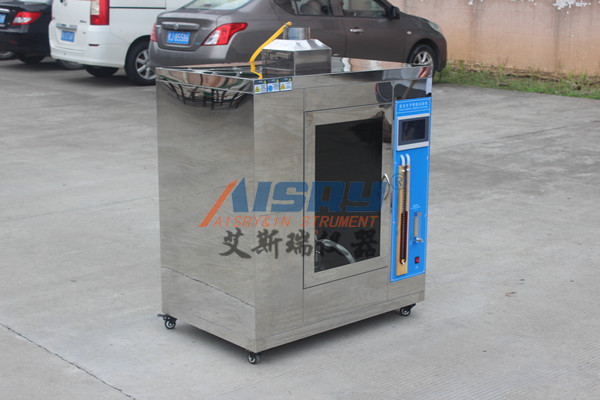

水平/垂直燃烧实验机面板按键说明：
1、电源开关：电源为AC220V50HZ，把电源线接通电源，翻开电源开关，仪器发动；
2、燃烧时刻：按规范要求设定好施加于试样的燃烧时刻，当仪器发动燃烧后会立刻开端计时，设定时刻抵达后，天然跳到停燃时刻计时器，停燃计时可是作业；
3、余燃时刻：当燃烧时刻抵达后，余燃时刻计时开端作业，直到试样火焰天然平息，无下跌物或所有物体无明火事，按下“余燃暂停”键，计时器上时刻会定格于显现屏上，记录时刻记为余燃时刻。
4、余焰时刻：当燃烧时刻抵达后，余焰时刻计时开端作业，直到试样火焰天然平息时，按下“余焰暂停”键，计时器上时刻会定格于显现屏上，记录余焰时刻。
5、计数器：此实验机可做循环燃烧实验。做循环燃烧实验时，按规范要求设定好燃烧时刻，发动燃烧后，抵达燃烧时刻，喷灯主动平息，此时调查试样燃烧状况，试样上火焰平息后（或设置的停燃时刻抵达后），喷灯从头燃烧，做第二次施加火焰，直到规定的实验次数后，取下试样，调查试样燃烧状况。
6、燃气流量调理：调理燃气流量巨细，逆时针调理为大，顺时针调理为小。
7、发动：按规范要求设定好燃烧时刻，按下“发动”键，燃烧器燃烧，点着喷灯，火焰施加于试样上开端燃烧。
8、中止：按下“中止”键，计时器悉数复位。
9、排气开关：按下“排气”键，排气抽风机作业，并扫除箱体内废气。
10、手动 / 主动：手动燃烧 /主动燃烧的切换键，做单次燃烧请拨到手动方向；循环燃烧实验时，设置好余燃时刻（即停燃时刻），并请拨到主动方向

水平垂直燃烧实验机（触摸屏）适用规模
用于测验塑料类及非金属资料类物质燃烧功能的实验仪器。适用于塑料和非金属资料试样处于50W火焰条件下，水平或垂直方向燃烧功能的实验室测定方法。

产品功能特色
1.可编程操控器触摸屏+PLC操控,实现操控/检测/计算/数据显现多功能
2.主动化程度高：主动记录实验时刻，主动显试成果，主动计时，主动燃烧，施焰完毕后本生灯主动退回,可选择是否封闭燃气
3.发动时可选择是否主动燃烧
4.款式夹前、后、上、下进退均可触摸屏操控，发动、中止、燃气、计时、燃烧、保存、保存、照明、排风均通过触摸屏操控实现，指尖轻触即可完结实验
5.计时按钮合作PLC主动记录贮存燃烧耗时刻
6.实验时刻系统主动记录，并生成实验成果



相关技术参数
①仪器合适作业条件及首要技术指标
环境温度：室温～40℃； 相对湿度：≤75％；
供电电压和功率：220V±10％50HZ功率150W
水平与垂直燃烧测验程序在触摸屏上可切换，实验成果可存储在触摸屏内，实验成果可查询；
本生灯主动燃烧，主动计时，燃烧时刻恣意设定（可在触摸屏上预设）
本生灯内径9.5mm±0.5mm
本生灯发动前可选择是否主动燃烧
施加火焰完毕本生灯主动退回，本生灯退回是可选择是否封闭燃气
气源：液化石油气（仲裁时加工业甲烷气）；
钢板静电喷箱体
大于0.5立方米（支撑非标定做0.75m³、1m³巨细及不锈钢原料箱体）
仪器重量约：100kg
作业电源 ： 220V AC50HZ
计时规模：0~999.9s记时精度：10s±0.2s　30s±0.2s；
施焰时刻 ：0～999.9S（可调，可在触摸屏上预设）
余焰时刻 ： 0～999.9S
余灼时刻 ： 0～999.9S
线性燃烧速率（V）PLC主动计算，触摸屏显现并保存
燃烧视点 ：0°、20°、45°可选择
火焰高度 ： 20mm ~ 175mm可调
火焰温度：（100-1000）℃可调
气体流量 ：气体流量105ml/min-1000ml/min可调
燃 烧 灯 ：灯管内径9.5±0.3mm,长度：100mm±10mm
时刻设备 ： 能到0．1S
位置调理 ：样品夹支架可上下、左右调理，燃烧座可前后调理，调理行程均大
外型尺度:宽1160mm×深600mm×高1310（含脚）mm
燃烧实验区容积：＞0.5立方,长*宽*高约900mm×590mm×1050mm,布景黑色，布景照度≤20Lux
顶部配有静音且防回流排风设备，实验完毕后可排出燃烧所发生烟气

②设计规范：
GB-T2408-2008《塑料燃烧功能的测验-水平法和垂直法》（ANSI/UL94-2006）
GBT10707-2008《橡胶燃烧功能的测定》方法B（即GB-T13488《橡胶燃烧功能测定—垂直燃烧法》）
③适用规范：
GJB360B-2009电子及电气元件实验方法111
GB/T5169.16-2008、ANSI/UL94、IEC60950-1、IEC695-2-2
②设计规范：GB-T2408-2008《塑料燃烧功能的测验-水平法和垂直法》（ANSI/UL94-2006）
③适用规范：GB-T13488《橡胶燃烧功能测定—垂直燃烧法》
GB/T5169.16-2008、ANSI/UL94、IEC60950-1、IEC695-2-2
