影像测量仪使用之前仪器校准步骤
影像测量仪是近年来发展迅速的高精度测量仪器。随着科技的发展,其产品日益多样化,功能也越来越突出。它是由光、电、机械组成的精密测量仪器。基于光学投影原理,结合现代光学技术和计算机处理技术,对工件的边缘轮廓、长度尺寸、平面度、角度等一些数值进行测量,通过计算机软件进行计算,然后以表格、图像等形式表示出来。让我们来看看这个仪器的使用要点。

使用图像测量仪之前,有必要按照以下步骤校准仪器:
1.逐一打开电脑、二次设备等相关设备,点击二次测量桌面图标。
2.将校准板放在测试台上,字符2014朝上。校准板应水平放置在测试台上,没有异物阻挡或直立。
3.找到校正板的圆圈,关掉上方的LED灯,调试镜头调整分辨率和校正灯。

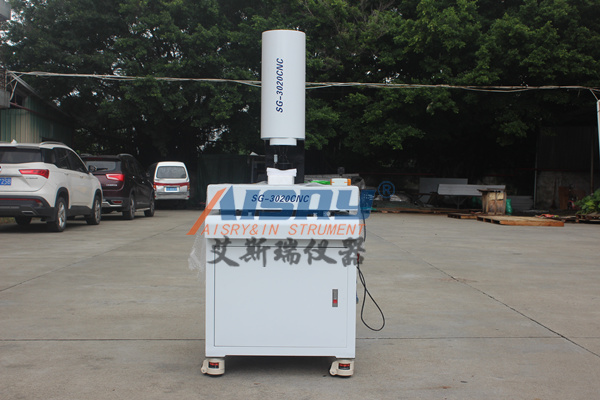

影像测量仪使用之前仪器校准步骤

4.单击测量桌面上的图标“图像校正-校正处理菜单下的三个圆圈”。这时,屏幕上会出现三个圆圈。将屏幕上的三个圆依次摇至参考圆的边缘或内部。在每个圆圈上单击鼠标左键,就会出现一个蓝色的圆圈。然后点击鼠标右键,屏幕上会出现校准成功和放大倍数。单击“确定”并测量参考圆。
5.标定完成后,测量标准件上的圆孔,测量时单击自动捕捉边缘点和圆的命令,然后单击鼠标右键在基准圆的边缘捕捉三个以上的点来画圆,尺寸就会自动生成。如果测量的尺寸与标准尺寸一致(公差0.005毫米),则设备状态良好。
6.每次校准后,校准器应记录校准过程中的放大倍数、校准时间、人员和修正的误差值,以便测量员在实际测试中考虑误差值。

影像测量仪的安全操作:
1、人员:影像测量仪是高精仪器,操作人员需要经过专业培训才能操作;
2、操作:必须严格按照仪器说明书操作,严禁盲目操作。仪器运行过程中,禁止在探头移动范围内放置物体或靠在仪器上;
3、避免振动:如果图像测量仪受到额外的环境振动,测量精度会降。当频率小于10Hz时,周围振动的振幅不应超过2μm(峰间差);当频率在10赫兹到50赫兹之间时,加速度不应超过0.4加仑,如果振动超过这些限值,应采取防振措施。
4、无尘:影像测量仪的部件应尽可能无尘。虽然防尘罩对影像测量仪有一定的保护作用,但还是要定期清洗。

以上是影像测量仪的相关介绍,供大家参考!
