RCA纸带磨损试验机操作说明，超详细！

RCA纸带磨损试验机操作说明
1、一般用途本机适用于手机、PDA、MP3播放器、CD播放器、便携式电脑及各种表面镀膜样品的磨损测试，载荷为275g、175g.55g，将无油纸或胶带卷起来与样品摩擦，在一定转数下判断其磨损作用。本机采用专用微型电机驱动，同步带传动，运转平稳，噪音低。多种夹紧方式和多种摩擦方式让您的实验精准效率。数字计数器可以显示您的测试时间。

技术测试负载(g): 55，175，275
机器尺寸:830×490×340毫米
电源:1,220V，5A或规定重量:20kg
标准配置:一套工具和一个放大镜

2、每个5g、3个O型圈、1卷纸带
3、安全标志:在本手册中，有以下关于安全注意事项和使用仪器时的重要显示。为了防止事故和危险，请遵守以下危险警告注意事项:！危险:显示的项目表明，如果不遵守，操作员可能会受伤。！警告:这个显示的项目表明如果不遵守可能会损坏仪器。g:此处显示的项目表明它们可能会影响测试结果和质量。g[注意]该显示屏是本产品操作和使用的辅助说明。2.在本仪器上，以下标记表示小心。！警告该标记表示有必要参考操作手册。危险电压标志该标志表示高压危险。接地保护标志表示本仪器上的接地端子。3整机外观及操作说明

3.C N M E G F I L A .卷线轮装置的名称及说明B .底座水平仪，放置仪器前，可安装四个脚垫(E-1)，根据情况调整水平C .用滑动螺栓确认竖轴是否与仪器底座平行，设置“B”(面仪，表示与仪器平行)。当“0”环和试纸放置在测试区域时，操作时，应将滑动螺栓从摆臂“E”下方移除。d .旋转计数器e .摆臂f .垂直轴微调螺丝g .垂直轴，可以上下调节。防尘罩一、摆臂上的夹紧螺钉(用于改变垂直轴角度)*垂直轴角度在出厂前已经固定，请勿随意松开和调整。请参考注意事项。j .尼龙轴承架附在导向纸和胶带上，无需任一调整。

4.六个月后必须更换。l .供带盘m .压力辊n .驱动辊II。快速安装磨耗试验机目的:如果滑动螺栓(C)的平面部分轻微移动，可以确认立轴的重量是否全部落在待测样品上(是否与仪器底座平行)。方法:a .轻微驱动电机，直到摇臂(E)将凸轮升到低位置。并且轴承凸轮传动轴处于空闲位置。b .将摇臂固定在滑动螺栓(G)的平面部分，松开垂直轴(G)上的两个螺钉，上下移动垂直轴(G ),使O形圈紧紧地位于待测样品上。c .旋转铜制重量调节螺钉(F ),直到滑动螺栓(G)稍微移入和移出，垂直轴也将稍微移动。d .再次收紧。

5.f .对于不同厚度的样品，这种调整必须重新执行三次高旋转的连续磨损测试功能。a .用连续磨损试验代替标准转数。(1)在转数计数器发出计数声音后，停止电机运转。(2)用六角扳手手动松开连接摇臂和轴承凸轮传动轴的螺钉(由于螺钉固定在轴上的一个小孔内，大约要转三圈才能松开)。(3)传动轴底部有两个小孔，用于返回标准旋转固定。(4)向操作者方向轻轻推动轴承和传动轴，直到两端有间隙且不碰到任一东西，然后停止。用手轻轻拧(不要用力)。b .进行连续磨损试验。(5)以正常方式安装样品。(6)打开电机(7)定时停止电机，用手抬起。

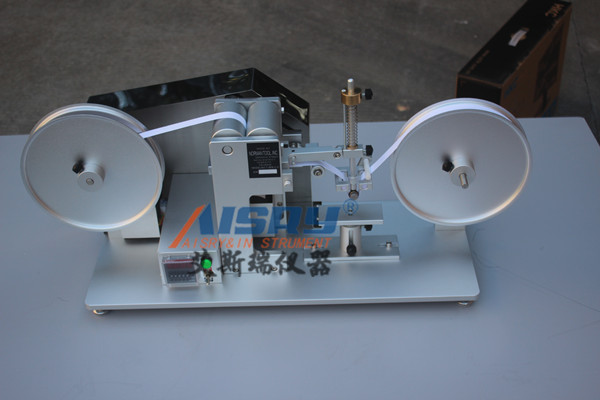

RCA纸带磨损试验机操作说明，超详细！

6.如果测试尚未完成，打开电机继续测试(9)。注意:上述检查方法和步骤不会影响被测工件(10)的精度。注:将连续转数乘以2.5倍，即换算成标准转数(11)。注意:有些测试人员会在一定规定转数后停止测试，这样可以节省时间、纸张，减少“O”型圈的摩擦力。四。纸带安装方法a .启动电机，直接从供带盘(Q)上拉出纸带，先穿过两个辊之间的间隙，然后停止电机，按照1号到6号的顺序安装纸带b .将右侧压辊(W)中心的凸轴向右推，左手握住纸带前端，将其拉出一定长度，使其超过卷筒(D)的中心辊，然后调整辊中心的纸带。

7.用手向右推动压力辊(W ),用左手逆时针旋转中心辊，将纸张在中心辊上缠绕2圈以上。d .注意:必须拧紧卷绕辊的两个固定螺钉，以使卷绕辊转动。注意:a .尼龙轴承架(N)中的四个尼龙轴承不能夹住纸带的边缘。b .供纸辊不能阻碍纸带的转动。启动电机，直接供电。首先，将纸带向上穿过两个辊之间的间隙，然后停止电机，并按照1号到6号的顺序安装纸带(请参考2号的说明)。a .移动摇臂下方的滑动螺栓(F ),当凸轮处于低位置时停止电机，使摇臂位于滑动螺栓上。注意:凸轮与凸轮传动轴之间要有间隙，摇臂与滑栓之间不能有纸带。B.(1)

8.在砧台(P)上，样品也可以通过连接的夹子(2)固定在砧台(P)上。表面不平行的样品可以用通用辊板式样品架(A)固定。带有通用虎钳型样品架(B)的样品可以固定在圆形样品上(必须首先取下通用辊板式样品架(A)上的模板(2)和(3)以调整待测表面与仪器平行，请参考以下说明。c .降垂直轴(K)(先松开两个固定螺钉)，使磨损测试纸带紧紧地位于O型圈和样品之间，然后用手拧紧两个固定螺钉。向上移动垂直轴(K)时，可以轻轻按住弹簧再移动，不用压O型圈，也不用抬起摇臂d。

9.停止纸张接触样品，并轻微移动电机，直到凸轮可以支撑摇臂(H)，但纸张不在样品上。f .计数器(G)返回到零六进行测试。a .启动电机，当摇臂处于上升位置时，检查测试区域是否磨损到基板(对比颜色是否不同)。本方法适用于标准旋转试验。b .在连续磨损试验中定期停止电机以检查结果(请参考3.2节中的说明)。c .注意:每天使用前，请取下“0”环组件(请参考下面第7节中的说明),并清洁“0”环中心轮的轮子和其他接触面。a .“O”本测试仪器中七个“0”环的组合和指示是现象，使用6个月后需要更换成新的“O”环。强烈要求遵循上述建议。注:不使用时，请将“O”形环从

10.拆除原有固定位置，延长使用寿命。e .为了便于运输，仪器配有一个“O”形环，可以取下不使用，但也有三个“O”形环连接在垂直轴上。在仪器开始使用之前，需要将其移除。f .安装“O”形环时，用34个手指将“O”形环穿过锥形物滚动到车轮中的固定位置。这样可以防止“O”型圈的外缘被撞。g .根据经验，如果“O”形圈的轮子不能活动转动，则停止读取转数。八注意事项:a .垂直轴角度出厂前已经固定，适合175g载荷的测试标准。不要随意松开螺丝(M)进行调整。调整角度的任一松动都将导致非标准载荷，并影响测试结果。b .对于低耐磨性的样品，

11.添加适当的重量，将负荷降至175g(一个重量)或55g(两个重量)。c .为了使卷绕卷轴(d)和供应卷轴保持在一定的位置，使摩擦试验材料的中心线位于仪器的中心线上，请不要改变两个滚筒的后支撑盖的位置(出厂前已固定)。摆臂(h)垂直轴摆臂(M)M (K)上的夹紧螺钉*不要松开调节滑动螺栓(f)。“0”形环放置在砧座3.1/16 1/2光轮仪器底座4上。维护事项1。使用前，仪器必须放在稳定的桌子上，2 3。选择相应的电源电压，不可过高，以免烧坏器件；4.仪器出现异常时，请联系本所及时处理；5.机器工作时必须有良好的通风环境。6.按键机械的部件，

12.由于工作负荷大，请及时给机械部分添加润滑油；7.每次测试后，清洁机器并保持清洁；8.控制箱应用干布擦拭，不要用湿布。5.故障排除1。如果电源打开后没有显示，说明电源没有打开或者电源指示灯损坏。如果电源指示灯损坏，请更换指示灯。如果电源输出端没有电源输出，请检查电源线或电源插座。2.如果电源打开，按下启动键，电源指示灯显示机器不工作，请检查继电器是否掉落或损坏。如果掉落或损坏，请及时连接。如果继电器没有掉落或损坏，说明继电器损坏，应及时更换。3.测试计数器设定的次数时，电机仍不停止工作，说明(1)计数器损坏；2)计数器多次置位后，不按复位键写入。4.如果电源指示灯亮，计数器不显示，说明计数器损坏，需要更换计数器。
