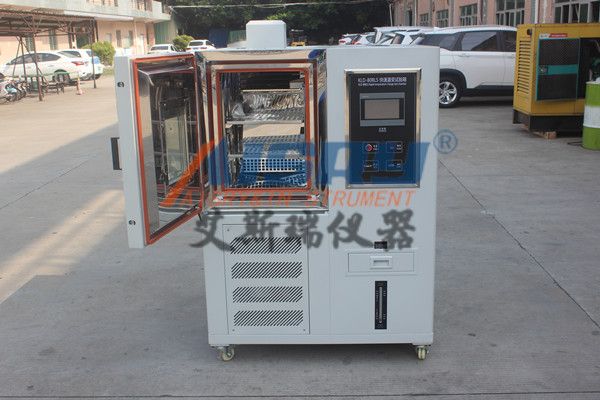

快速变温试验箱又称ESS应力筛选试验箱、快速变温试验箱，是一种能在瞬间实现快速温度转换的试验设备。适用于仪器、仪表、航天工业、自动化设备、机械电子、电工、电气、通讯、金属、塑料等行业。整机及其零部件可用于在温度快速变化的条件下检测产品的各项性能指标。为了避免产品在使用过程中受到环境应力的考验而导致失效和不必要的损失，对提高产品交付良率和减少维修次数有显著作用。

限制:
该测试设备禁止:
易燃、易爆和挥发性物质样品的测试和储存
腐蚀性物质样品的测试和储存
生物样本的测试或储存
强电磁辐射源样品的测试和储存

体积和尺寸:
1标称内部容积(L):150升
2内箱标称尺寸(mm):宽500×高500×深600
4.喷漆冷热冲击试验箱性能:
4.1测试环境条件:
环境:5 ~ 35℃
相对湿度≤85%RH，循环冷却水温度≤30℃
循环冷却水供水压力为0.25 ~ 0.4 MPa。
试验箱中没有样品(除非另有规定)
4.2测试方法:
4.2.1温度范围:-55°C/150°C
4.2.2温度波动:0.5℃
4.2.3温度偏差:2.0℃
4.2.4高温箱的温度范围:60 ℃/ 200℃
4.2.5低温箱的温度范围:-70°C/-10°C
4.2.6温度变化率:
4.2.6.1升温速率:60 ~ 200℃≤30分钟(高温罐)
4.2.6.2冷却速度:-10 ~ -70℃ ≤90分钟(低温箱)
4.2.6.3的体温恢复时间不到5分钟。
4.2.6.4温度转换时间小于10S。
4.2.6.5除霜时间:超过150次循环
4.2.6.6冲击时间:高温(150℃)30分钟
4.2.6.7影响时间:低温(-55℃)30分钟
4.2.7满足测试标准:
GB/T 2421-2001试验a:低温试验方法
GB/T 2422-2001试验b:高温试验方法
GB/T24222-2002试验n:温度变化试验方法试验Na
GJB 150.3-1986高温试验
GJB 150.4-1986低温试验
GJB 150.5-1986温度冲击试验
除非另有说明，以上性能指标均在空载条件下测量。



功能介绍:
1.结构特征:
1.1隔热外壳:
外墙:钢板烤漆
内壁:SUS304不锈钢板
隔热材料:硬质聚氨酯泡沫玻璃纤维(温度≥85℃时增加)
1.2空调通道:
风扇、加热器、防干烧、对流排气扇、均匀通风。
1.3实验室主体的标准配置:
1.1配备可移动样品架
1.4闸门:
1.4.1带双硅橡胶密封和门锁的单扇门。
1.5控制面板(在配电控制柜上):
控制器显示屏、超温保护设定器、主电源开关和RS-485通讯接口。
1.6机房:
机房包括:制冷机组、给排水装置、排气扇。
1.7配电控制柜:
总漏电断路器、控制器、配电盘、冷却风扇、高低温循环风扇电机。
1.8加热器:
1.8.1加热器材料:镍铬合金电热丝型。
1.8.2加热器控制模式:非接触式等周期脉宽调制，固态继电器
2.制冷系统:
2.1工作模式:水冷式机械压缩制冷模式
2.2制冷压缩机:活塞式压缩机
2.3蒸发器:翅片热交换器
2.4水冷式冷凝器:钎焊板式热交换器(水冷式)
2.5节流装置:热力膨胀阀和毛细管
2.6蒸发式冷凝器:钎焊板式热交换器
2.7冰箱的控制模式:
2.8.1控制系统的PLC(可编程逻辑控制器)根据测试条件自动调节冰箱的运行条件。
2.8.2冷凝压力调节阀(冷却水流量调节装置)
2.8.3压缩机回风冷却回路、能量调节电路
2.8制冷剂:R404A(环保)R23(环保)
2.9其他:
2.9.1主要部件采用优质品牌产品。
2.9.2冷却水过滤器(水冷式)

电气控制系统:
1控制器(型号):液晶显示微电脑控制器OYO控制器U8226S，日本电子应用
2运行方式:定值方式
3设置方式:触摸屏输入。
4规格:
4.1温度分辨率:0.1℃
4.2具有设定和显示高低温储罐和试验罐温度的功能。
4.3测温体:DIN规格ψ1.64热电偶3组
PID控制模式
5屏幕显示功能:
5.1图形控制软件应用于屏幕对话和屏幕直接触摸选项，包括启动设置、曲线显示、循环程、显示屏和辅助设置。
5.2可显示当前执行状态、温度设定值、时间设定值、剩余时间和剩余循环次数。
5.3温度程序设定显示为图形曲线，具有实时显示程序曲线的功能。
5.4显示故障状态，并用中文说明排除故障的方法。
6程序容量和控制功能
6.1可用程序数量:Z为100组。
6.2可重复的命令:每个命令可以执行9999次。
6.3时间设定为0 ~ 99小时59分钟。
6.4具备预约激huo功能。
7输入:K型热电偶。
4.安全保护装置
4.1制冷系统:
压缩机过压
压缩机电机过热
4.1.3冷却水供应不足
4.2实验室:
4.2.1实验室温度过高和过低的保护(内置控制器)
4.2.2实验室超温、超温防护
4.3其他:
4.1总电源相序和断相保护、漏电保护
4.3热继电器和循环风机电机温度开关
4.4高/低温室超温保护开关和高/低温室超温保护(内置控制器)
4.5压缩空气压力开关和排气阀
5种其他配置:
5.1电力电缆:一根五芯电缆(四芯电缆保护接地线) (长2.5m)。
5.2总漏电断路器
6.可选附件(功能):以下附件(功能)单独报价，需在合同或技术协议中注明。
6.1引线孔:引线孔直径为φ50mm和φ100mm，在箱体结构允许且不影响性能的情况下，其位置和数量可根据用户要求定制。
7.使用条件(用户保证以下条件):
7.1站点:
7.1.1地面平坦，通风良好。
7.1.2设备周围无强烈振动。
7.1.3设备周围没有强电磁场)
7.1.4设备周围无易燃、易爆、腐蚀性物质和灰尘。
7.1.5设备附近设有排水地漏。
7.1.6场地地基承载力:不小于800kg/m2。
7.1.7设备周围应留有适当的使用和维护空间。
7.2环境条件:
7.2.1温度:5℃ ~ 35℃
7.2.2相对湿度:≤ 85%RH
7.2.3气压:86 ~ 106千帕
7.3冷却循环水(15t水塔):
7.1水温:循环冷却水温度:≤ 30℃
7.2水压:循环冷却水供水压力:0.25 ~ 0.4 MPa。
冷却水系统的设计和施工应保证在额定流量下制冷机入口处的压力为0.25 ~ 0.4 MPa，制冷机出口至冷却水塔的压力降不大于0.05 Mpa。
7.3流量:15T/h
7.4水管接头:冰箱上有一对内螺纹接头。
其他:
7.5.1的循环冷却水符合GB 50050-1995《工业循环冷却水处理设计规范》。
建议在7.5.2水道上安装静电水处理器(除垢和杀藻)。
如果7.5.3使用空调系统的冷冻循环水，请提前申报。
7.4电源:AC380V三相四线+保护地线
7.4.1允许的电压波动范围:交流(380±38)伏。
7.4.2允许的频率波动范围:(50±0.5)Hz
7.4.3保护地线的接地电阻小于4ω；TN-S模式电源或TT模式电源
7.4.4要求用户在安装现场为设备配置相应容量的空气或电源开关，该开关必须独立专用于该设备。
7.4.5电源容量:48KW
7.5存储环境要求:
7.5.1设备不工作时，环境温度应保持在0 ~ 45℃之间
7.5.2当环境温度低于0℃时，应将设备内残留的水排净，以防管道内的水结冰变质。
