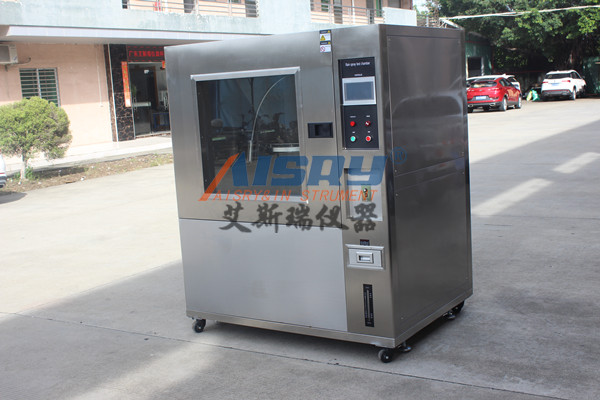

淋雨试验设备(IPX3和IPX4)结构

淋雨测试设备(IPX3和IPX4)适用于户外照明、通讯产品、信号设备、汽车灯具等产品做外壳防护等级测试。该装置人为模拟雨淋试验，排除风速较大的淋雨，不考虑试验样品温度与淋雨温度的温差造成的大量进水。可以为科学研究、产品开发和质量控制提供相应的环境模拟和加速试验。

淋水装置符合GB4208外壳防护等级、GB2423.38《电工电子产品试验基本环境试验规范R:水试验方法》、GB7000《灯具的一般安全要求和试验》、GB4706《一般要求》、GB/T10485《汽车和挂车外部照明装置基本环境试验》等国家标准。

淋雨装置结构：
1.淋雨试验设备由摇摆管支架、摇摆管传动、工作转盘和电气控制四部分组成，其中支架、转盘护罩和控制台采用SUS304不锈钢发丝板。配有管道泵和水过滤器，配有压力表和流量计。
2.工作台旋转:电机带动涡轮减速旋转，从而达到工作台的旋转速度。
3.摆管:由步进电机、PLC(进口件)驱动减速机、可编程逻辑控制器设定自动完成。
4.喷嘴:根据试件的尺寸，确定摆管的弯曲半径。喷嘴为可拆卸的专用喷嘴，可根据标准要求的孔径随时更换喷嘴孔，使喷出的水滴均匀，流量充足。
5.水路:明管遇雨要考虑排水，土建施工时要考虑能快速排出。好不要积水。此外，试验还需要一个容量相当大的储水箱。

环境要求：
1.环境温度:5℃ ~ 30℃，环境湿度:& le85%相对湿度.
2.机器放置前后左右不允许放置任一80 cm的东西。
3.由于回转驱动电机外露，其防水等级应不低于IPX4。我们有一个防水罩来防止设备进水。

基本参数：
喷水孔直径:0.4毫米
摆锤半径:1000毫米
管道摆动幅度:20，180，大约350
管道铺设速度:钟摆的平均摆动速度可调节至60°/s(10r/min)左右；
淋雨压力:80 ~ 100千帕(可调)
水流:0.07升/分钟(可调)
测试台尺寸:多种可更换的支撑台面，即三种直径为250mm、550mm、1050mm的无孔圆板材料，两种直径为280mm、550mm的光栅圆板。
喷水孔数量:1-62
孔之间的距离:50毫米
试验台速度:1-17r/min(可调)
电源电压:交流380伏/50赫兹
