Ip34级淋雨测试设备分别能进行怎样的测试？

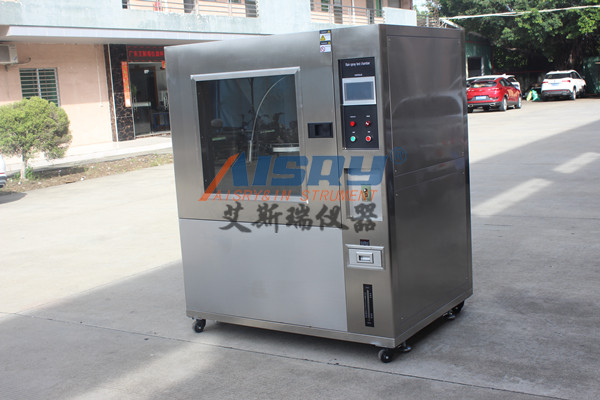

Ip34级淋雨测试设备，又称淋雨测试箱，是Ip防护等级设备中IPX3和IPX4的等级。适用于外部照明和信号装置以及汽车灯壳保护，可以提供电子产品及其部件在运输和使用过程中可能受到的淋雨、喷淋等各种环境的逼真模拟。从而测试各种产品的防水性能。

ip34淋雨试验装置主要技术参数:符合IPX3 & IPX4标准
型号:ASR-LY-IP34
1.内箱尺寸(mm): 800× 800× 800(深×宽×高)
外箱尺寸(mm): 1100× 1480× 1750(深×宽×高)
2.试验台转速(RPM):可在1至10之间调节。
3.洒水喷头环半径(mm): 300
4.喷水管摆动角度范围:45° 90° 160 °(可设置)
5.喷水孔直径(mm): φ 0.8
6.喷孔间距(毫米):50
7.每个喷水孔的流量:0.07升/分钟+5%
8.喷水压力(kPa): 400
9.管道摆动幅度:zui为90。
10.喷水管摆动速度:IP3 15次/分钟；IP4 10次/分钟
11.测试时间:1-999，999分钟(可设置)
12.雨中水压:80 ~ 100千帕(可调)
13.测试样品和测试设备之间的距离为200毫米。试验后，应在正常温度恢复24小时后进行功能试验。
14.柜子全是不锈钢或者喷粉，钢化玻璃的窗户可以看。
15.配有速度可调的中等圆形转盘(用于放置样品)。
16.电源:220伏50赫兹
17.执行标准:GB2423，38-90，GB4706.32-2004 IEC-5129

淋雨箱能够进行的测试：
(1)IPX3，雨水测试
A.摆管淋浴试验
测试设备:摆锤式喷水测试。
样品放置:选择合适半径的摆管，使样品台的高度等于摆管的直径，将样品放置在样品台上，使其顶部到样品水嘴的距离不大于200mm，样品台不旋转。
测试条件:水流速度接近摆管，喷水次数也是0.07L/min。喷水时，水从摆管中点两侧60°弧段的喷水孔喷向样品。将待测样品置于摆管的半圆中心。摇摆管在垂直线两侧摇摆60°，共120°。每次摆动(2× 120)大约需要4秒。
测试压力:400千帕
测试时间:连续浇水10分钟；；5分钟后，样品旋转90度。
B.喷头淋浴试验
设备:手持式溅水试验装置，
样品放置:使试验顶部到手持喷头的水嘴的平行距离在300毫米到500毫米之间。
试验条件:试验时应安装带配重的挡板，水流速度为10L/min。
测试时间:每平方米(不包括安装面积)1分钟，基于被测样品外壳的表面积，zui少于5分钟。

(2)IPX4K，加压摆管淋雨试验
试验设备:摆管淋雨试验。
样品放置:选择一个半径合适的摆管，使样品台的高度在摆管的直径位置，将样品放置在样品台上，使顶部到样品水嘴的距离不超过20mm，样品台不旋转。
试验条件:水流量按摆管的喷孔数计算，每个孔0.6±0.5L/min。从摆管中点两侧喷水面积为90°的弧形段喷水孔喷出的水喷向样品。将待测样品置于摆管的半圆中心。钟摆在垂直线两侧摆动180°，总共约360°。每次摆动(2× 360)大约需要12s。
测试压力:400千帕
测试时间:5分钟后，样品旋转90度。
b、洒水车飞溅试验
试验设备:手持式溅水试验装置。
样品放置:应拆除设备上安装的带平衡重的挡板，使试验顶部到手持喷头的喷嘴的平行距离在300毫米到500毫米之间。
试验条件:试验时应安装带配重的挡板，水流速度为10L/min。
测试时间:每平方米1min(不含安装面积)按被测样品外壳表面积计算，比zui少5min。

Ip34级淋雨测试设备分别能进行怎样的测试？
