织物透湿性测量仪的制作方法

[技术领域]：本实用新型涉及一种织物测试装置，尤其涉及一种织物透湿性测量仪。

[背景技术]：现有织物透湿性的测定是用吸湿杯法测定水蒸气透过织物的能力。该仪器用于测定服装用各种织物、填料、太空棉等非织造布的透湿性。透湿性可以反映服装的排汗和透湿性能，是鉴别服装舒适性和卫生性的重要指标之一。

[实用新型的内容]：本实用新型的目的在于提供一种具有多个实验区的透湿量测量仪，以解决现有单一实验操作只能做单一实验的技术问题。

本实用新型提供如下技术方案:一种织物透湿性测量仪，包括:一种温度控制装置，用于检测和控制测量的环境温度；湿度控制装置，用于检测和控制测量环境的湿度；风速控制装置，用于检测和控制被测环境气流的风速；用于控制温度控制装置、湿度控制装置和风速控制装置的启动和停止的控制模块；
一种用于测量织物透湿性的透湿杯；箱体用于安装和固定温度控制装置、湿度控制装置和风速控制装置。箱体内设有多个独立的实验区，每个实验区内设有一个杯架。透湿杯固定在杯架上，每个实验区连接有温度控制装置、湿度控制装置和风速控制装置，独立控制和调节每个实验区的温度、湿度和风速。

设有用于控制多个实验区与恒温恒湿箱之间连通的一控制阀，该控制阀与控制模块连接。

风速控制装置包括将空气吹向实验区的一风机，以及用于感应透湿杯风速的风速传感器。

所有实验区都相应地配备有风扇。

分别设有连接风机和各实验区的吹风通道，吹风通道上设有控制吹风通道大小的第二控制阀，第二控制阀与控制模块连接。

箱体中部设有恒温恒湿箱，与实验区相通，为实验区提供恒温恒湿气流。温度控制装置和湿度控制装置分别调控恒温恒湿箱的温度和湿度。

所述恒温恒湿箱设有第二风扇，该第二风扇将恒温恒湿箱的气流供应至实验区域。

温控装置包括用于加热的加热管、用于制冷的制冷机组和蒸发器，加热管和蒸发器设置在恒温恒湿箱内，制冷机组设置在箱的底部。

湿度控制装置包括水箱和加湿系统，水箱与加湿系统连接，并设置在箱体底部，加湿系统设置在恒温恒湿箱内。

杯架为旋转杯架，设置在与杯架连接的转轴上，并设有驱动转轴旋转的驱动电机。

本实用新型的箱体用于安装固定温度控制装置、湿度控制装置和风速控制装置。箱体内设有多个独立的实验区，每个实验区设有杯架，透湿杯安装固定在杯架上，每个实验区连接有温度控制装置、湿度控制装置和风速控制装置。通过温度控制装置、湿度控制装置和风速控制装置独立控制和调节每个实验区域的温度、湿度和风速，使每个实验区域形成相同或不同的实验环境，在进行一次实验操作时，可以同时完成相同织物和相同实验环境的多次实验，或者不同织物和不同实验环境的实验。本实用新型操作简单，实验效率高，能有效加快实验进程。

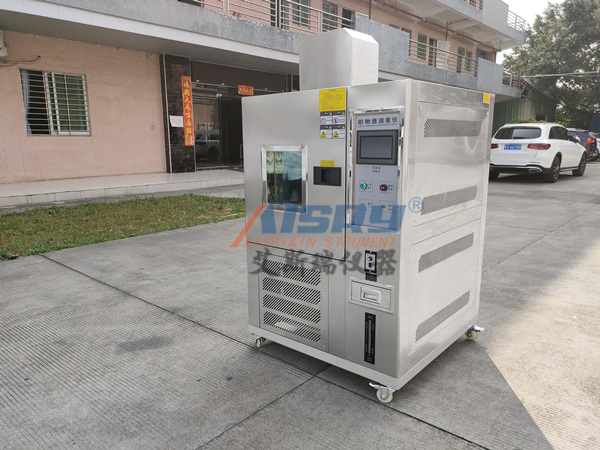

织物透湿性测量仪的制作方法
