Gs/T 12704-91
织物透湿性的测定.透湿杯法
织物.水蒸气的测定

织物透湿性的测定方法透湿杯法GB/T 12704-91
织物.水蒸气的测定
透射率-碟形法

本标准规定了用透湿杯法测量织物透湿性的方法。本标准包括两种方法:方法A吸湿法和方法B蒸发法。使用方法a进行仲裁，
本标准适用于各种织物，包括透湿涂层织物。

在织物两面水蒸气压力不变的条件下，单位时间内单位面积通过织物的水蒸气质量，在此条件下表示为s/w d)。

将装有吸湿剂或水并密封有织物样品的透湿杯置于规定温度和湿度的密封环境中，根据一定时间内透湿杯(包括样品和吸湿剂或水)质量的变化计算透湿量。

设备和材料
1测试室
试验箱的温度控制精度为±0.5℃，相对湿度控制精度为±200℃，循环气流速度为0。. 3-0.5米/秒，
2透湿杯和附件
2.1GB/T 12704-91
初始橡胶干胶带样品垫片压环
透湿杯和附件
2.2透湿杯、压环和杯盖由铝制成。透湿杯和杯盖应编号。电子秤可以不用杯盖称重。
2.3螺栓和螺母由铝制成。可以选择螺母的形状。
2.4垫圈由橡胶或聚氨酯塑料制成。
2.5乙烯基胶带的宽度应大于10毫米。
2.6用其他方法密封的透湿杯，只要满足内径60mm和杯深22mm两个尺寸，也可以使用。
3平衡
天平的精度为0.001克
试剂
4.1吸湿剂:粒度为0.63^-2.5mm的无水氯化钙(化学纯)，使用前应在160℃的烘箱中干燥3h。
4.2水:蒸馏水。
5标准筛
孔径分别为0.63mm和2.5mm。
6干燥器和量筒
GB/T 12704-91



样本
样品直径为70mm，每个样品取3个样品(样品数量也可根据相关规定确定)。当样品两面都需要测试时，每面取3个样品并做标记。测试涂层织物时，除非另有规定，涂层表面应作为测试表面。样品应该在布的边缘。
宽度的1/10，在距离马尾2m处切开。样品应无影响测试结果的缺陷。
检查法
6.1方法吸湿法
测试条件
温度380℃，相对湿度90%，气流速度0.3-0.5米/秒，
6.1.2在干净干燥的透湿杯中装满吸水剂，并使吸水剂保持水平。吸潮剂的高度为距试验下表面3-4毫米。
6.1.3将试样面朝上放置在透湿杯上，安装垫片和压环，拧上螺母，然后用乙烯基胶带从侧面密封压环、垫片和透湿杯，如图所示，形成试验组件。
6.1.4迅速将试验组件水平放置在已达到规定试验条件的试验箱中，并通过。平衡5小时后取出。
6.1.5迅速盖上相应的杯盖，放入20℃左右的硅胶干燥器中平衡3。

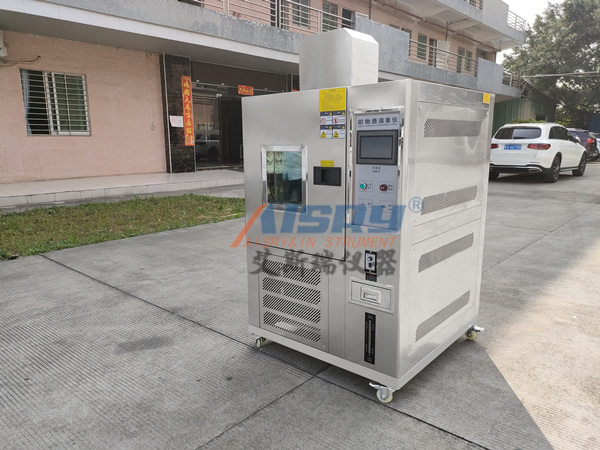

适用范围:用于测试各种涂层织物、复合织物、复合膜等材料的透湿性能。

适用标准:GB/T 12704；ASTM E96JISL1099BS 7209 .

技术指标:
1.可调控温精度:20 ~ 50℃0.1℃;
可调相对湿度:40 ~ 95%1%相对湿度
标准温度和湿度:23℃±0.5℃50% 2% RH；
20℃ 0.5℃ 65% 2%相对湿度；
38℃ 0.5℃ 50% 2%相对湿度；
38℃ 0.5℃ 90% 2%相对湿度；
40℃ 0.5℃ 50% 2%相对湿度；
40℃ 0.5℃ 90% 2%相对湿度；
2.风速范围:0.02 ~ 0.8m/s；
3.风速调节方式:触摸屏菜单手动调节；
4.多层透湿杯托:两层；
5.透湿杯数量:单层9个；共18个；(国标、美标、英标可选)；
6.透湿杯托转速:5转/分钟；
7.电源:交流220v±10%；
8.功率:4KW；
9.尺寸:700×880×1760mm；；
10.净重:320Kg。

仪器特性:
1.制冷系统采用法国泰康制冷机组，保证整机长期稳定运行；
2.采用瑞士进口的温湿度传感器，保证实验舱内温湿度的准确性；
3.工业彩色触摸屏操作，中英文菜单显示；
4.仪器采用自动加水功能，测试方便，适合长时间测试。
5.一分钟记录一次的温湿度可实时查询，并可连接打印机打印出来；
6.采用双层样品放置架，每层9个测试杯，大大增加了单个测试样品的数量，降了用户的运营成本，提高了效率；
7.取样杯上分别设有小门，以减少取样期间开门后对测试环境的影响。缩短再稳定时间；(每次都全符合GB/T 12704 ~ 2009第5.1.1条。测试舱门关闭后，必须在3分钟内再次达到平衡)。
8.转盘样品放置架比固定样品架更均匀。
