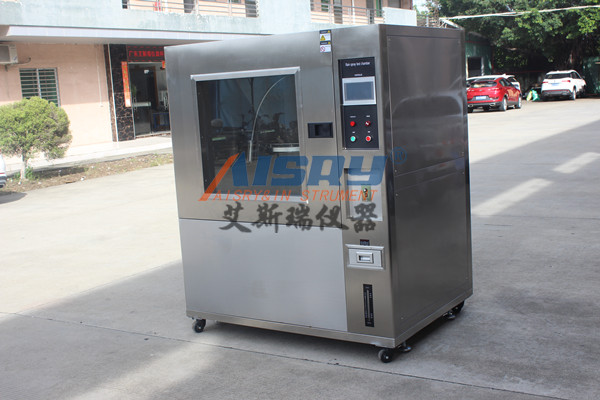

箱式淋雨试验箱设计理念

箱式淋雨试验箱主要用于检查电器电子、汽车摩托车仪器仪表的外壳和密封件在水试验后或水试验过程中能否保证产品和零部件良好的工作性能和技术状态，产品在运输或使用过程中可能受到淋雨的影响，为产品技术标准提供应用依据。

设计理念
1.整个箱体采用整体结构，分为上、下、右三部分。上部是工作室，下部是机械室，右侧是电气控制柜。
2.箱体内部采用进口SUS304B不锈钢板，外部采用A3钢板喷塑。
3.门上设有观察窗，可以在雨中直接观察工作状态。
4.硅橡胶密封材料用于门密封。
5.摆管由半径为400mm的不锈钢管制成，在整个圆周上每隔50mm均匀分布几个喷嘴。
6.摆管驱动装置采用步进电机调节摆管的摆动速度和角度，可在人机界面中直接设定。
7.转盘:桌面采用PVC硬板(耐腐蚀)。蜗轮由电机带动减速旋转，速度由变频器调节，速度可直接在人机界面设定。
8.喷嘴是可拆卸的喷嘴，由铜制成并经过特殊处理。每个喷嘴的喷射方向可以调整(45°以内)，zui后调整的喷嘴可以调整成一个平面，面向同一个中心点。
9.供水箱:不锈钢储水箱，配有水质过滤器和排水阀。
10.下水道:设计在箱体底部，快速排水，不积水。

执行标准
该设备严格按照国家环境试验设备技术规范制造，能有效模拟降雨天气环境对产品的适应性试验。具体执行标准和国家环境试验方法标准如下。
1.GB/T2423.38-08电工电子产品环境试验水试验方法
2.GB4208-08防水试验
3、GB10485-89
4.GB/T4942.1-2001旋转电机的外壳防护等级(IP级)
5.GB/T4942.2-93低压电器外壳的防护等级

产品规格(单位:毫米)
型号:ASR-LY 内部尺寸:D×W×H1020×1200×1000
技术参数
1.摆动管半径:R400mm毫米
2.摆动管管径:φ18mm
3.喷水孔直径:φ0.4mm，带孔套，激光打孔。
4.喷水孔间距:50毫米
5.摆动管的摆动角度范围:0 ~ 180(可调)
6.摆动速度调节:0 ~ 60°/秒，(可调)
7.试验台高度:200毫米
8.试验台速度:1 ~ 9.6r/min，无级调速
9.喷水压力:约80Kpa
10.定时时间设置范围:0 ~ 999小时
1.水源:当地干净的自来水。
