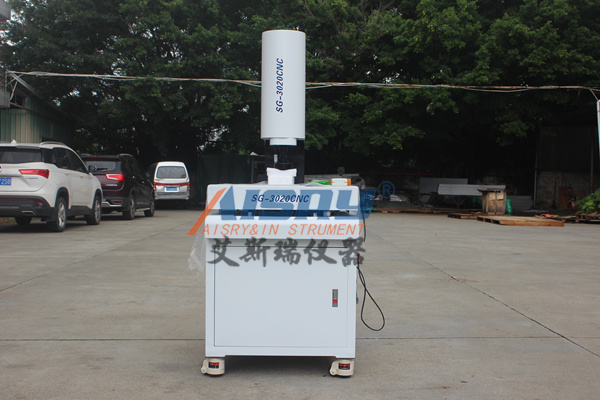

ASR系列高精度(全大理石结构)自动影像测量仪

大:300毫米/秒
手动夹紧变焦镜头0.7-4.5倍(可选自动变焦镜头)
可编程四环八区LED面灯和侧面灯
可选H型:可选激光探针组；t:可选接触式探头组M:地图导航系统L:轻型升降系统

具有哪些优势？
完整的CNC功能，具有自动聚焦、自动放大切换和自动光源控制。

l完成几何测量(多点测量点、线、圆、弧、矩形、凹槽等。).

图像的自动边缘查找和扫描快速、准确且可重复。再加上一系列强大的图像测量工具，简化了测量过程，让测量变得更加简单效率。

l支持强大的测量功能，方便快捷的像素构造功能，用户只需在图上点击即可构造点、线、圆、弧、矩形、凹槽、距离、交点、角度、中点、中线、垂直、平行、宽度、自动聚焦、自动轮廓二维扫描等。

l可以对被测像素进行平移、复制、旋转、排列、镜像等功能，在大量测量中可以缩短程序制作的时间。

l测量过程的图像数据可以存储到SIF文件中，使不同批次的物体每次测量的位置和方法相同，避免不同用户在不同时间测量结果的差异。

l对于复杂工件，可以直接加载Dxf和EXCELLON文件，快速转换成自动测量程序，节省手动示教时间。系统可以同时加载多个Dxf文件，并且可以设置每个Dxf文件的Z轴位移高度。

L CAD可以做场外程序编辑。

l对于重复工件的测量，具有自动编程功能，即测量过程自动编程，可快速准确测量，大大缩短现场测量时间，批量测量同一工件更加方便快捷。

l自动编程后，报告文件可按自己设定的格式自动输出，同一工件的测量数据可按测量时间自动分类保存。

l自动编程后，可以单独重新测量失败或超差像素。

l自动编程后，测量次数可自动累计。

l多样化的坐标系设置方式，包括坐标平移、坐标旋转、新坐标系的重新定义、坐标原点的修改、坐标对齐，使测量更加方便。

具有自动曲线扫描测量功能，可快速计算曲线的面积和周长。



l多个SI文件可以同时加载到系统中。

l计算器功能可以找到大值、小值、平均值、总和、数值范围、故障像素和NG像素。

l可设定形位公差，自动公差输出和自动判别功能，并能以颜色和标签的形式对不合格尺寸进行报警，使用户更快判断数据。

l具有3D视图和工作平台视口切换功能。

图像区域L中的图像可以作为jpeg文件输出。

L-Pixel标签功能使用户在测量大量像素时更快更方便地找到测量像素。

l批量像素处理，选择所需像素，快速执行程序示教、重置历史、拟合像素、导出数据等多项功能。

l实景拍摄功能可以拍摄工件的全貌，丰富了人性化的标记功能，在实像和虚像中标记二维平面的所有几何尺寸、形状和位置公差，达到高的传达效率。

l多样化的显示模式:语言切换(简体中文、繁体中文、英语、韩语、意大利语、日语、德语、法语等。)、公制/英制角度(度/分/秒)的转换、显示数字的自定小数点、坐标系切换等。

l软件与EXCEL无缝连接。测量数据具有图形打印、详细数据报告和预览功能。数据报表可以打印并导出到Excel进行统计分析，同时可以根据客户格式报表导出相应的报表要求。

l逆向工程功能与CAD同操作使用，可实现软件与AutoCAD工程图的相互转换，直接判断工件与工程图的误差。

l绘图区域可以在位置上用作定点ZoomIn、ZoomOut、Pan和ZoomAll。拥有全视角和放大功能，无论多大像素，都能一目了然。

l绘图区有个性化编辑:点、线、圆、弧、删除、切割、延伸、反弧角、圆的切点、删除两条线的圆心和半径、切割、延伸、撤销/重做，可以直接在整个查看区做尺寸标注和简单的CAD绘图功能和修改。

l人性化的档案管理，测量数据可保存为SI、SIF、SXF格式或dxf文件，测量结果可由DXF导入专业CAD软件，直接用于开发设计。

l软件内置数据整理功能，可以快速整理出测量数据，报表更简单。它可以自动读取指定的测量数据，并计算测量过程中的大值、小值和平均值等统计系数。

l在软件内，可以自定义输出报告格式的像素元素(如中心坐标、距离、半径等。).

L LED智能环形灯面冷光源和LED智能轮廓冷光源系统彻底告别传统的扭转光源系统。亮度全软件控制，测量准确，分区功能可随意改变光照角度。
