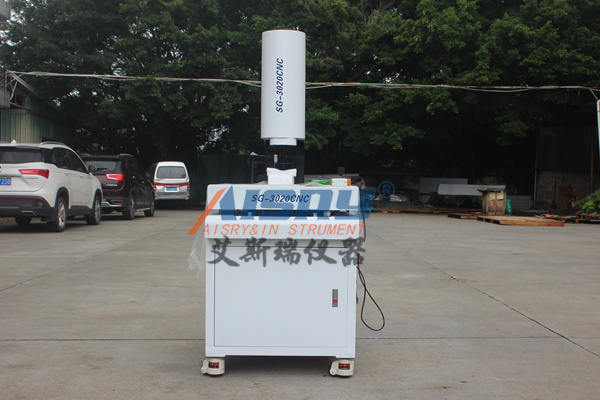

龙门三维图像测量仪软件功能特点

龙门式三维影像测量仪系列采用移动桥式结构，显著提高了自身的运动性能。全花岗岩工作台、导轨、横梁和Z轴具有相同的温度特性和刚度，通过有限元分析和动态特性分析，整机具有更高的稳定性和可靠性。

广泛应用于机械制造、电子、汽车、五金、塑料、模具等行业，它能准确检测工件的形状、尺寸和公差，从而完成零件检验、形状测量、过程控制等任务。

龙门三维影像测量仪软件功能特点:
a)提供各种基本几何元素测量工具:点、线、圆、弧、椭圆等。

b)提供多种几何组合测量工具:点到线的距离、点到圆的距离、线到线的距离(交点、夹角、中心线)、两个圆的中心距(交点、外切线、内直线)；角平分线等。

c)提供图像捕捉、校正、边缘查找、自动取点、自动对焦等功能。

d)提供自动图像测量功能:自动捕捉、帧选择测量、去毛刺测量功能等。，以避免人为的视觉误差。

e)批检验、SPC功能和测量数据可以以Excel/Wordtf格式输出。

f)提供多种基本几何元素测量工具:点、线、圆、弧、椭圆等。

g)提供多种几何组合测量工具:点到线的距离、点到圆的距离、线到线的距离(交点、夹角、中心线)、两个圆的中心距(交点、外切线、内直线)；角平分线等。

h)提供图像捕捉、校正、边缘查找、自动取点、自动聚焦等功能。

I)提供自动图像测量功能:自动捕捉、帧选择测量、去毛刺测量功能等。，以避免人为的视觉误差。

j)批检验、SPC功能和测量数据可以以Excel/Wordtf格式输出。

龙门三维图像测量仪软件功能特点

k)基本几何测量:测量点、线、圆、弧、椭圆等。

l)自动测量功能:自动寻边测量，选框测量，快速测量点、线、圆、弧等的筛选。原始边缘自动边缘检测。

m)组合元素测量:可进行点、线、圆的组合测量，计算两线的中心距、圆的切线、中线、中心点、垂直距离、角平分线、交点。

o)形位误差的测量:测量和计算同心度、圆度、直线度、位置和倾斜度等形位误差。

p)坐标系设置:可以在原坐标上进行坐标平移和旋转，可以调整物体的位置，也可以重新设置新的坐标系。

q)对比功能:将几何测量工件的图像图形以DXF格式输出，进行实时对比测量，还可以调出AutoCAD工程图和图像DXF文档图形进行重叠对比测量，以验证工件与标准图的偏差。

r)半自动高度测量:对焦指示器可以利用Z轴微步进运动进行对焦，获得多幅清晰的Z轴断层图像，并可以组合成清晰完整的图像组合。系统将根据图像组合确定图像的良好清晰度位置，有效提高测量的可靠性和重复精度，减少误差。

s)尺寸标注功能:在物体图像测量中，可以根据图像图形进行复合运算测量，无需点击功能键和命令栏，直接标注图像窗口中图像图形的长度、角度、坐标和半径。

t)测试结果输出:可输出到DXF/WORD/EXCEL进行数据处理。

u)形位公差设定:工件中的几种形位公差可以通过快捷键识别，并可以在智能对话框中选择，操作简单方便。

v)直轴光源系统:直轴光源系统可以高精度地显示工件的轮廓，使工件在使用半自动图像测量软件时获得更准确的测量数据。

W) 2D复制功能:测量软件可以在逆向工程中进行2D/3D复制，从而可以做出标准的2D工程图和3D模型，为其他五金塑料模具的逆向工程开发提供了*空间。

x)测量数据统计(SPC):操作者可以根据工件的测量要求自行编辑数据统计表。比如可以对*大值，*小值、平均值、偏移、平均偏移、标准差、X-R、XM-R控制图、X-S、Ca、Cp、Cpk等数据进行统计。

y)半自动学习功能:测量系统具有半自动编程功能，可存储/调用使用。批量检验时，只需一次测量路径编程，即可自动抓取测量点，无需再次操作。

z)底座采用:高精度花岗岩底座和立柱。

龙门三维图像测量仪软件功能特点
