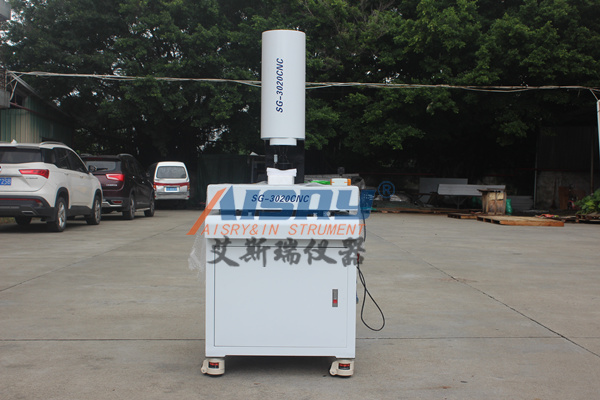

影像测量仪特性:
移动桥架，测量待固定工件；
数控全自动闭环控制，全自动测量；
高精度南非大理石底座和横梁，稳定可靠；
高精度开口光栅尺，分辨率0.1微米，精度高，稳定性好；
p级直线导轨、研磨滚珠丝杠、交流伺服电机保证了机器运动系统定位精度的稳定性；
高稳定高清彩色工业相机，满足清晰观察和稳定测量的需求；
连续自动变焦镜头，精准自动变焦，只需一个像素校正；
程控5环8区led面光源和透射平行LED轮廓光源系统，智能实现256级亮度等级；
自动图像测量软件标准，功能强大，使用方便；
无需调整被测工件的对准，软件提供坐标平移、旋转和对准。直接在图像和几何区域中标注/移动。直线修剪、延伸和倒角功能。自主研发的全自动变焦远心镜头和高精度伺服变焦系统，使测量真正实现全自动，每次变焦后无需重新校准倍率，大大提高了测量效率。
自动捕捉几何面积点、直线、圆/弧、直线端点、中点、圆心和象限点。调整CCD参数的设置，提高适应性；毛刺去除功能可以正确获取测量数据。使用图像工具快速自动捕捉基本几何轮廓的边界点，并直接拟合成直线、圆和圆弧。工件在测量区域的图形输出被放大并转换成()。bmp，。jpg)。测量数字化输出并将其转换为WORD()。doc)和EXCEL(。xls)。SPC功能，可以直接输出控制图和工艺能力指标，并转换成WORD和EXCEL机械制图直接输出。dxf格式，实现2D复制功能，并与AutoCAD、Pro/e等软件无缝连接。可以转到。DXF格式文件，并与实际工件或测量图进行比较。并且可以直接在图像区域选择两个点来获得误差测量值。提供面内直线度、圆度、角度分析，有效补偿质检机精度，提高测量精度。测量软件界面是由我公司和中望公司翻译的全中文界面，方便中国大陆用户使用。

主要应用于医疗设备、汽车零部件:电池新能源、太阳能电池、电子计算机行业、芯片PCB、机器人、薄壁工件、橡胶零件、塑料零件、易变形工件、连接器、冲压件、微小齿轮、照明、电路模具等。，以及全自动3D测量配合盲孔测量、批量编程、划痕等精细轮廓。
选择接触式探头、激光探头等配置，也可根据要求进行定制设计；
可选测量数据分析和实时监控软件，可改善过程控制，降材料消耗。
技术参数:
高精度自动三坐标测量仪
X-Y轴行程(毫米)：400x300mm毫米、500x400mm毫米、600x500mm
z轴行程(毫米)：200毫米
X/Y/Z3轴光栅尺(mm)：开放式光栅尺，分辨率:0.0001毫米
引导模式：高精度直线导轨、双轨双滑块导轨
运行方式：遥控，鼠标操作，程控自动检测。
测量精度：XY轴:≤1.8+升/200(μm)  ；z轴:≤3+L/200(um)
可重复性：2um
光学放大倍数:0.7X-4.5X，视频放大倍数:20X~129X(21英寸显示器)
光源
轮廓光:发光二极管平行轮廓光源
表面上有吸引力/抛光得很好
5环和8区0~255级可连续调节。
软件系统:全自动图像测量软件是标配。
机器轴承：30公斤
作业环境：温度20℃±5℃，温度变化
电源：220伏/50赫兹/10安
外形尺寸：1060 * 820 * 1680毫米、1300 * 950 * 1680毫米、1600 * 1050 * 1680毫米
重量：650公斤、780公斤、1380公斤
