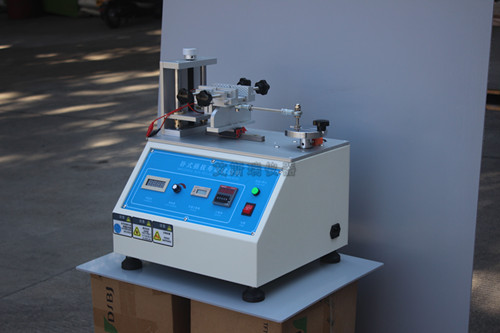

用途:插拔力试验机适用于测试各种连接器的插入力和拔出力。有了专利的自动对中装置，它将能够得到一个全准确的外挂力测试，并且使用Windows窗口的中文屏幕设置，操作简单方便，数据可以存储(测试条件、位移、曲线、寿命曲线、检验报告等)，解决各种连接器测试和测试时间的夹具问题母接头可以自动对齐，不会出现吃一边的问题。选择了动态阻抗测试系统，可以在测试插拔力的同时测试动态阻抗反接图(负载行程-阻抗曲线)。
插拔力测试仪特点:
1.测试条件由计算机屏幕设定，并可存储。从下拉菜单中检查设置或直接输入数据。(包括测试类别、测量运动方向、载荷测量范围、行程测量范围、行程原点位置、行程原点检测、测量速度、总测量次数、暂停时间、每次等待位置、空气压缩次数等。).
2、能存储和打印图形(负载-行程曲线-负载衰减寿命曲线-检验报告)的过载保护功能的负载元件，能确保称重传感器没有损坏。
3.同时显示载荷-行程曲线和寿命曲线。
4、自动检测负载零点，并可设定原点检测负载值。
5.负载单位显示:N、lb、gf、Kgf可自由切换。
6.采用高钢结构设计，松下伺服电机，长期使用可保证精度，适用于一般拉伸压缩试验和插件强制寿命试验。
测试项目:
1.连接器单孔堵塞试验
2.连接器插件寿命测试

3.连接器法向力测试
4.整排连接器的插入测试
5.连接器单脚和塑料保持力测试
6.可同时与接触阻抗机连接(可选)
7.各种抗压和抗拉破坏强度试验。
技术参数:
1.测量负载:50千克、20千克和5千克可选
2.分辨率:0.01千克或1克
3.大测量高度:150毫米
4.小微调距离:0.01毫米
5.测量速度范围:0-200毫米/分钟
6.x轴移动范围:0-75毫米
7.Y轴移动范围:0-75毫米
8.传动机构:滚珠丝杠
9.驱动电机:日本松下伺服电机
10.外观尺寸:420×280×960毫米
11.重量:67公斤
12.电源:220伏/50赫兹
测试报告输出:
载荷-行程曲线、寿命曲线和试验报告均为A4标准纸规格，直接由电脑打印机打印。
外挂加载行程图:可以直接显示和存储每次测试的位移和力值的变化。
标准配置:
1.一台主机
2.一套多功能夹具和钳口
3.一套全排插拔自动对中装置
4.一套大型XY移动台
5.一套法向力专用夹具
6.一套工业控制计算机
7.一本手册
8.一份保修证书
