ASR-VMS艾斯瑞影像测量仪包括影像测量仪、手动影像测量仪、影像测量仪、影像测量仪、影像测量仪、按键式测量仪、影像测量仪等。
手动图像测量仪:
介绍内六角集团的图像技术和制造工艺，门面用户自制的手动图像测量仪，具有性能，强大的扩展功能，外观大方，配有分辨率1/3”彩色CCD，行业的EF系列测量软件，广泛应用于机械、电子、手机、模具、五金行业的检测、设计、开发和应用。
花岗岩底座和立柱保证强度、耐腐蚀性和稳定性；
双层强度全铝合金移动工作台，表面硬氧处理，稳定性好；
密集的V型导轨和无齿螺旋传动，减少机械位移误差；
可以选择2D测量和2.5D测量模型；
双远心光路透镜技术的应用；
可选Z轴自动对焦，在手动机上实现半自动强大功能；
可安装探头进行触发测量和度测量；
借助业界的英孚系列成像软件。
型号：2010、3020、4030、5040
行程(mm)：X 200 、300、500；
Y 100、200、300；
Z 150、150、150、150

外形尺寸(mm)：530X610 X880、640x700x880、740X850X890、810x1150x1120
工作台尺寸(mm)：360X260、460X360、560X460、710X610
机器重量：120kg、260kg、360kg、450kg
工作台负载(千克)：15公斤、20公斤、30公斤、30公斤
光栅标度分辨率：1μm
测量度：XY(3.1/200)微米
控制方式：指南、镜头
-M/MD 0.75X-4.5X手动连续变焦镜头
-S 0.35-2.25X手动连续变焦镜头
摄影机：1/3英寸彩色电荷耦合器件相机的分辨率
光源：轮廓光
亮度连续可调的发光二极管冷光源
表面漂亮/抛光良好
亮度连续可调的发光二极管冷光源
放大比率：15X-112X(鹰-S)/30X-225X(鹰-M/MD)
焦点距离：90毫米
电源：220伏10%，50赫兹(电气设备要求可靠接地:接地电阻小于4欧姆)

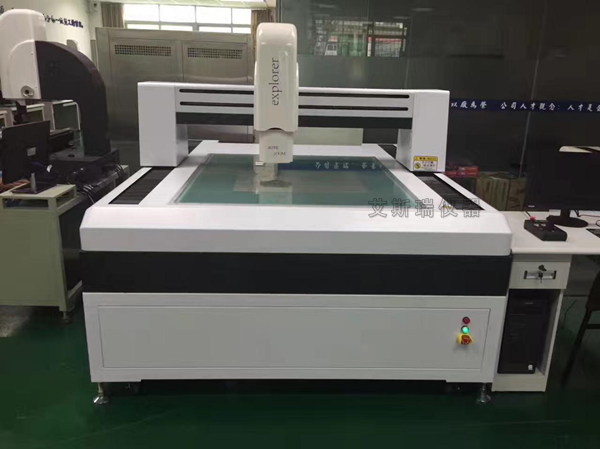

作业环境：20℃±2℃，温度变化< 2℃/小时，湿度45% ~ 75% 振动小于< 0.002克，小于15Hz 备注:5040以上型号采用龙门框架结构；-s系列是XY两轴手动；-M和-MD带即时导航镜头的工作行程为150mm。
