前面我们分享了不少关于淋雨试验箱（即浸水试验箱）的结构介绍，下面是小编来介绍浸水试验箱箱体结构部分。

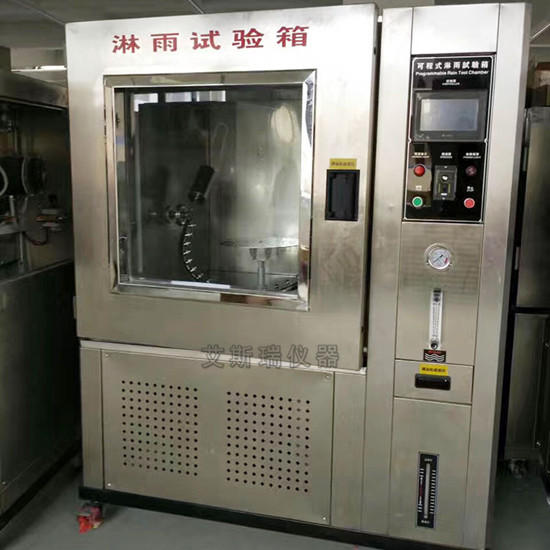

我们来看看浸水实验装置的门。门的外壳喷涂油漆，上面有透明钢化玻璃窗，箱内安装LED照明灯，操作人员可以更清楚的看到内箱的测试情况，做更好的记录。在led照明灯的正下方安装一个样品电源插座，样品电源的开/关和时间可以由系统控制，方便一些样品需要通电时进行测试。
内盒中间有一个测试摆管，因为摆管测试需要摆动，所以叫摆管。摆动管为半圆形结构，喷嘴均匀分布在其上。喷水孔的尺寸为直径0.4毫米，每个孔之间的距离为50毫米(严格按照GB4208标准设计)，根据测试标准，测试样品与喷水孔之间的距离应为200毫米，以使测试样品浸水更均匀，测试更准确。
和立式雨量计一样，测试盒的摆管也是可拆卸的。区别在于测试IPX3和IPX4的喷头数量不同，但为了测试方便，我们对设计本身进行了改进，只需要改变测试等级即可。而且为了保证摆管的正常摆动，我们在转轴的相对位置安装了量角器。

看着摆管正下方的位置，有一个放置试样的转盘。转盘采用SUS304不锈钢制成，耐腐蚀性好。由于试样的高度与喷水孔应有固定的距离，转盘的高度可以手动调节。此外，转盘可以显示三种旋转模式，以使测试更加准确。我们还可以清楚地看到，内盒的出水口有一个网状过滤层。目的是防止试样或其他杂质在试验过程中流到储水罐中，并在储水罐流回针孔时挡住针孔喷出的水雾。
当涉及到过滤层时，在试验机的后面安装一个过滤器。过滤器的作用是过滤注入试验机的自来水中的杂质。检测设备使用自来水的原因是自来水不含太多杂质。如上所述，喷孔的孔径为0.4毫米，如果水中杂质过多，喷孔就会堵塞，不仅会缩短喷嘴的使用寿命，而且会消耗更多的针状喷嘴原材料。
IPX34浸水试验箱的箱体结构部分位置可以根据户要求定做，比如外壳涂漆颜色，再比如试验窗口位置摆放等，艾斯瑞仪器源头工厂，支持非标定制，造型新颖、美观大方的浸水试验箱欢迎您选购。
