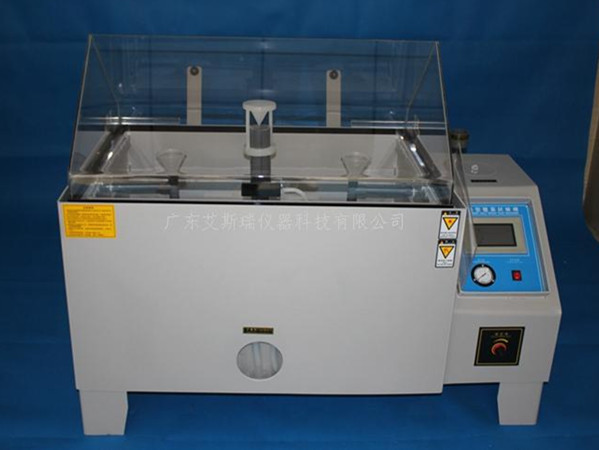

精密盐雾试验箱结构及部件说明
1.在实验室里
喷雾塔:内置玻璃喷嘴置于喷雾管内，喷雾通过塔管的导向通道，再通过锥形分散机分散到实验室。
喷雾调节器:调节喷雾量，增加喷雾量，减少喷雾量。盐水预热罐位于喷淋塔底部。该槽中的盐水通过盐水补充瓶注入预热槽。预热罐的水位由浮球控制，浮球可以自动控制水位。水箱底部的清洗出水口由硅胶塞控制。
收集器:喷嘴喷出80厘米的雾滴量，通过漏斗杯中的管道，随自身的落体流入量杯。
湿球杯:L型湿球杯是一种利用湿度制水的容器。
架子:这个架子是塑钢做的，所以集中点重量限制在不超过2kg，分散的话还能承受不到10kg。搁板两侧有两排圆孔，用于在垂直面上以15度和30度放置储存杆。
过滤器:用于过滤盐溶液中的杂质，确保喷嘴不被杂质堵塞。
加热水箱:这个水箱附着在实验室的底部，用来盛水加热以保持实验的温度和湿度稳定，作用是加热和保温。
2.在实验室外面
干湿球温度计:读取测试室内的温度和湿度。
计量桶:收集每次试验的喷洒量，描述为50毫升
密封水箱:利用水封原理，避免盐雾泄漏
饱和风斗:置于控制箱底部，由SUS#304不锈钢板制成。它的作用是通过这个桶对空气进行加热加湿，使空气达到饱和湿度后喷向喷嘴。
盐水补充瓶:自动补充盐水预热罐中的盐溶液

测试盖:屋顶式斜角100度透视盖，用于覆盖实验室上部，使其成为一个整体。
调压阀:该阀用于在气压过高或过低时调节实验室压力(试验条件1kg/cm2)。
压力表:该表指针指示的压力是空气被饱和风筒加热输送到喷嘴时达到的压力(试验条件1kg/cm2)。
排气管:直径21/2”的管道，结合这种排雾，室外，不积水，让雾气自然排出。
排水管:直径为1/2”的管道，与排水沟中的排水管结合，排出废水。
进水口:自动补充实验室和饱和桶内的水至正常使用状态。
3.控制系统:
实验室温度控制:控制实验室温度，根据标准温度设定，35℃盐水试验，50℃耐腐蚀试验。
饱和风筒温控器:控制饱和风筒温度，盐水试验温度设定为47℃，耐腐蚀试验温度设定为63℃。
计时器:可调0.1s-99hr，可随意设定实验所需时间，结束自动停止。
加热水箱温控器:控制加热水箱的水温。该控制器与实验室温度控制相匹配。当试验机周围的环境温度差异过大时，也需要进行调整。其设置模式位于控制盒中。
盐水喷雾试验:实验室温控器设置在35℃，加热水箱温控器设置在47℃(40℃-50℃)。
耐腐蚀试验:实验室温控器设置在50℃，加热水箱温控器设置在65℃(60℃-70℃)。
饱和风斗安全温控器:饱和风斗的安全保护装置，温度安全设定值比实际温度高5℃(位于控制箱内)。
电源开关:点亮和倾斜，控制整机总电源。
操作开关:点亮摇杆，控制实验室加热罐和饱和风桶的加热系统。
定时开关:点亮摇杆，控制时间控制器的电源。
喷雾开关:点亮灯，控制喷雾系统。
除雾开关:点亮倾斜板，控制除雾系统，清掉箱内盐雾。
超温报警灯:如果加热罐温度超过65o，此灯将点亮并切断电源。
 精密盐雾试验箱低盐水警告灯:如果盐水预热箱中的水位低于下限，该灯将点亮，操作系统将被切断。
结束指示灯:当计时设置所需的时间结束时，该指示灯点亮并自动停止。
左低水位警示灯:如果加热箱内水位低于下限，该灯将点亮并切断电源。
右低水位警示灯:如果饱和桶的水位低于下限，该灯将点亮并切断操作系统。
以上艾斯瑞小编分三个部分对精密盐雾试验箱结构及部件说明，欲了解更多详情请联系我们。
