箱包测试仪器之强牢度特性
1.拉链平拉强度和拉链往复试验
根据行李箱和背袋的用途，行李箱主要用于装载大量物品，拉链上的力主要是水平的，因此要求在QB/T 2155- 2001旅行包中测试拉链的拉伸强度。而背袋在使用过程中需要频繁开合，拉链主要要求开合顺畅耐用。因此，QB/T 1333- 2004背包中要求进行拉链耐久性试验。
QB/T 2155- 2001旅行箱包要求进行拉链拉头强度测试，主要是测试箱包装载物品达到满体积或满载时，拉链承受拉力的能力。试验设备和夹具应符合QB/t2171-2001、QB/t2172-2001和QB/t2173-2001中的规定。
从待测样品上取一个大于100 mm的拉链断面，夹在宽度为25 mm的夹具中，夹紧时，拉链脚应与夹具的夹紧口对齐。启动拉伸机，拉伸速度为300 mm/min。拉伸机显示的大值是平板拉伸强度。
背包(QB/T 1333- 2004)要求拉链的耐久性试验，要求拉速为20次/min，试验方法参照QB/t2171-2001、QB/t2172-2001和QB/t2173-2001中的载荷拉试验。

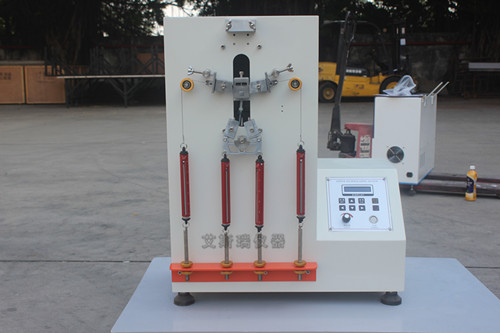

比如在QB/T 2171- 2001《金属拉链》中的负荷拉力测试中，拉链上下两端的两点和中间纱布两侧的五点固定在拉链测试仪上。仪器的往复速度要求为30次/分钟，行程为75 mm，开合角度为30度和60度。拉链的横向和纵向载荷是根据拉链的规则确定的。启动拉链测试仪运行并测试指定次数，或者直到样品提前损坏。
2.匣式簧板
有些包有箱子锁的功能，以便存放一些重要的物品。箱锁的检测主要是检测箱锁的使用功能是否正常。用手拨密码锁，转动字轮；其他种类的锁，钥匙插上后，开一次关一次。任意组合每个数字的密码锁，分别进行30次开关测试，其他锁连续开关50次。
3.五金配件的耐腐蚀性
根据QB/T 2155- 2004《旅行包》，检验按QB/t3826-199《轻工产品金属涂层和化学处理涂层耐蚀性试验方法》进行，评定按QB/t3832-199《轻工产品金属涂层腐蚀试验结果评定》进行。但在上述标准中，并未列出旅行箱包五金配件的耐腐蚀合格等级。背景袋(QB/T 1333-2004)应符合《皮革五金配件电镀涂装技术条件》(QB/T 2002.1- 199《4》)和《皮革五金配件表面喷涂涂装技术条件》(QB/T 2002.2- 199《4》)的要求，其中《4》应符合GB 1740的要求
4.耐摩擦色牢度
行李箱的颜色是装饰和时尚的重要组成部分，颜色在使用中的耐久性尤为重要。QB/T 2155- 200《四个旅行包》和QB/T 1333- 200《四个背袋》中对摩擦色牢度的测试要求是一致的。根据表壳表面材质，按不同标准测试摩擦色牢度，其中皮革、人造革、合成革按QB/T 2537- 2001测试，干摩擦50次，湿摩擦10次，皮革测试头1000 g，绒面革及类似皮革测试头500g。织物应根据GB/T 3920- 1997进行检验。摩擦头垂直压力9N，往复速度60次/min，往复行程100mm，摩擦力10倍。
箱包一系列检验方法和标准的实施，统一了箱包行业的检验方法，将有效监控箱包生产和销售中的箱包产品质量，有利于解决箱包市场产品质量参差不齐的局面。
广东艾斯瑞仪器科技有限公司专业从事行李箱包测试设备的设计、研发和生产，箱包测试仪器包括但不限于拉链往复试验、往复拉杆测试、震荡冲击试验、提放试验、滚筒试验、行走颠簸试验、轮子耐磨测试、刹车性能测试、动态耐用性测试、举起下压测试等。
