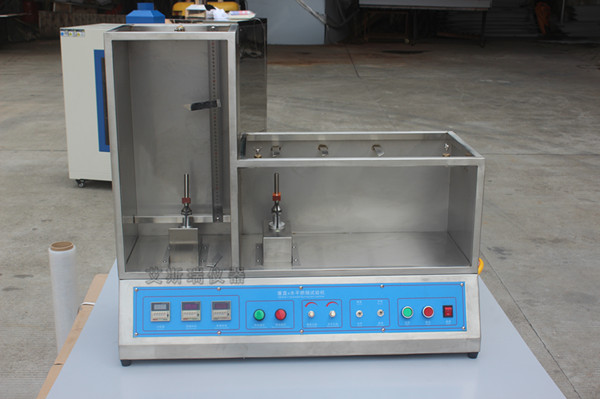

电线电缆水平垂直燃烧试验机ASR-4321是根据UL1581、UL13、UL444、UL1655的VW-1以及CSA的FT-1标准设计制作。主要用来检验各种电线电缆绝缘被覆材料、印刷电路板材料,IC绝缘体等有机材料的耐燃烧性能测试，现在很多电线电缆企业检验室都配备了这台试验机。
这台电线电缆水平垂直燃烧试验机主要是由燃烧试验箱和控制柜两部分组成的。电线电缆水平垂直燃烧试验机主要作用是产生试验用的标准火焰，以及容纳阻燃电缆燃烧的空间、附属的温度测量方法、时间测量等功能。控制柜是产生电缆额定工作电流5倍以上电流的装置。根据测量要求可以产生(10～5000)A的工作电流。

电线电缆水平垂直燃烧试验机怎么使用？对于矿用电缆负载燃烧试验机进行校准，要具备下列标准设备：
(1)钢卷尺一把，建议(0～5)m的。
(2)游标卡尺一把，建议(0～150)mm的。
(3)量程为(0～100)A，(0～500)A，(0～1000)A，(0～5000)A的标准电互感器各一只，或者多量程标准互感器一只;0.2级以上电流表1只。
(4)热电偶检定装置，量程(0～1300)℃。
(5)二次仪表校准仪：可输出K型分度标准信号。
(6)电子秒表：0.01秒分度值。
环境温度：(-15～45)℃相对湿度:(30～80)%RH
电线电缆水平垂直燃烧试验机怎么使用？
1、燃烧试验机尺寸的测量用：钢卷尺和游标卡尺对矿用电缆负载燃烧试验箱的尺寸进行测量。
2、燃烧试验机的箱体尺寸应满足以下要求(允许误差为2mm)。
3.工作电流测量：根据待测范围，选择合适的电缆，将电缆穿过变压器的初级线圈，然后将电缆连接到控制箱的电流输出端，并将变压器连接到标准仪器。在要检测的输出范围上均匀选择5个点，必须包括大电流值。慢慢将电流升至各验证点，然后读取标准指示值。输出电流的误差由检测到的指示值减去标准指示值得到，允许误差为5%。
在电流测量中，必须注意的是，在大范围验证过程中，电缆和接头之间的连接必须可靠连接，因为电流值比较大。当电流升高时，应注意接头。如果有冷光和烟雾，则应立即停止实验并检查连接。
4、温度仪表测量：根据JJG617-1996《数字温度指仪检定规程》的要求，使用二次仪表校准器校准温度计。根据JJG351-1996《廉金属热电偶检定规程》，热电偶应从装置中取出，由热电偶检定装置检定，检定温度范围为(0 ~ 300)。
5、时间测量：用试验机上的计时装置和电子秒表同时开始计时，时间结束后同时结束计时。时间测量点为5分钟、10分钟、20分钟，每个点测量3次。根据测量结果，从计时装置设定的时间中减去电子秒表测量的时间，即为时间测量误差，允许误差为2s’。
校准完成后，签发校准证书，并根据测量数据填写校准数据。
重新校准的间隔由用户根据使用情况确定，建议为12个月。
电线电缆水平垂直燃烧试验机的发明适用于电线电缆绝缘涂层材料、印刷电路板材料、ic绝缘体等各种有机材料的耐燃性测试。试验时，将试件放在火焰顶部，燃烧15秒，熄灭15秒，重复5次后检查试件的燃烧情况。可设定燃烧、熄灭时间和重复次数，并可自动操作。需要了解更多电线电缆水平和垂直燃烧测试仪，欢迎咨询艾斯瑞仪器。
